ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЕЙ КрАЗ-256Б1, КрАЗ-257Б1, КрАЗ-258Б1

Расположение органов управления и контрольно-измерительных приборов показано на рис. 4:

Рис. 4. Органы управления и контрольно-измерительные приборы.

1— рукоятка крана ручного управления тормозами прицепа (полуприцепа). Рукоятка может занимать два фиксируемых положения; верхней

(исходное) и нижнее (торможение), а также промежуточное (притормаживание);

2 — выключатель «массы»;

3 — включатель пневматического звукового сигнала;

4 — педаль вспомогательного тормоза;

5 — педаль сцепления;

6 — ножной переключатель света фар. Нажатием на кнопку при включенных фарах можно переходить на ближний или дальний свет

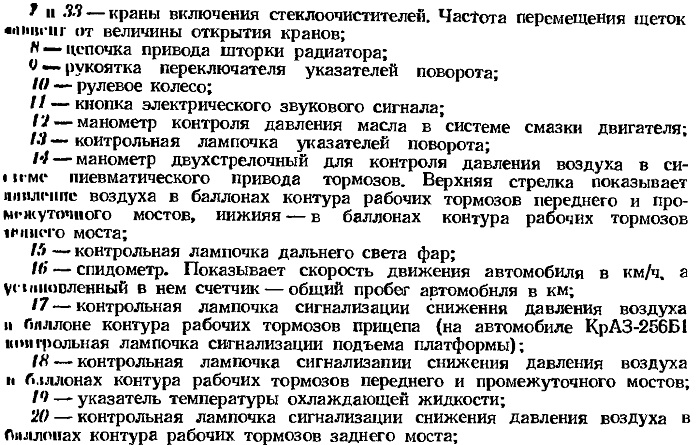

21 — включатель кнопочный электронагревателя топлива;

22 — включатель свечи накаливания пускового подогревателя;

23 — выключатель электромагнитного клапана пускового подогревателя;

24 — переключатель электродвигателя насосного агрегата пускового по-ло1 репателя;

25—контрольная спираль пускового подогревателя;

26 — кнопка биметаллического предохранителя в цепи электродвигателя пускового подогревателя;

27 — переключатель вентиляторов обдува ветровых стекол и водителя;

28 — переключатель освещения приборов и плафона кабины;

29 — центральный переключатель света фар. Переключатель может быть уепшовлен в трех фиксируемых положениях:

рукоятка вдвинута до отказа — все освещение выключено; среднее положение рукоятки — включены подфарники и задние фонари;

рукоятка выдвинута до отказа — включены фары и задние фонари;

30 — замок-включатель стартера;

31 — включатель приборов;

32—амперметр, служит для определения силы зарядного (стрелка отклоняется к знаку «плюс») или разрядного тока (стрелка отклоняется к
.шину «минус») аккумуляторных батарей;

34—указатель уровня топлива, показывает количество топлива в баках, имеет шкалу с делениями 0; 0,5 и П, соответствующими пустому баку, половине емкости и полной емкости бака;

35 — включатель для проверки исправности лампочки 18;

36 — включатель для проверки исправности лампочки 20;

37 — рукоятка ручного управления подачей топлива и останова двигателя;

38 — включатель для проверки исправности лампочки 17;

39 — переключатель датчиков уровня топлива;

40 — рукоятка люка вентиляции и отопления кабины. Люк открывается подачей рукоятки на себя;

41—кнопка биметаллического предохранителя в цепи освещения;

42 — контрольная лампочка сигнализации включения фонарей «Знак автопоезда»;

43 — включатель фонарей «Знак автопоезда»;

44 — запорный топливный кран пускового подогревателя. Кран может

занимать три положения: флажок повернут влево — «Прокачка»; флажок повернут вправо — «Работа»; флажок повернут вертикально вниз — «Ней тральное»;

45 — рычаг переключения передач;

46 — педаль управления подачей топлива;

47—педаль рабочего тормоза;

48 — педаль насоса омывателя ветровых стекол;

49 — рычаг стояночного тормоза;

50 — рычаг раздаточной коробки;

51 — рычаг управления межосевым дифференциалом;

52 — рычаг крана управления масляным насосом опрокидывающего механизма платформы автомобиля КрАЗ-256Б1;

53 — рычаг включения коробки отбора мощности привода масляного насоса опрокидывающего механизма платформы автомобиля КрАЗ-256Б1.
