Обслуживание стартера автомобилей КрАЗ-257, КрАЗ-256Б, КрАЗ-258, КрАЗ-255Б, КрАЗ-255В, КрАЗ-255Л



Для осмотра щеточно-коллекторного узла необходимо снять стартер с двигателя. Рабочая поверхность коллектора должна быть гладкой, без подгоревших мест. Щетки должны свободно, без заеданий, перемещаться в щеткодержателях. Допустимая высота щеток — не менее 14 мм. Измерить пружинным динамометром прижимное усилие щеточных пружин на коллектор (должно находиться в пределах 1,25—1,75 кгс).

Осмотреть привод стартера, если перемещение привода затруднено, очистить от грязи шлицы и смазать консистентной смазкой 1—13 в смеси с графитом (3%). Осмотреть рабочую поверхность контактных болтов и диска. При необходимости зачистить подгар
или перевернуть контактный диск на другую сторону. Через три масленки закапать по 10—15 капель дизельного масла.



Проверить регулировку реле на момент включения стартера по схеме (рис. 54): отсоединить провод 1, идущий от стартера к реле;

подсоединить к выводным болтам реле лампу 5 для контроля момента замыкания контактов;

между шестерней привода и упорным кольцом с сухарями на валу якоря установить прокладку толщиной 16 мм;

включить стартер на рабочее напряжение 24 В. При этом шестерня привода прижмет прокладку к упорному кольцу и контакты не замкнутся, лампа 5 не должна загореться;

установить вместо прокладки 16 мм прокладку толщиной 11,7 мм и снова включить стартер. В этом случае контакты должны замкнуться, и лампа 5 загорится.

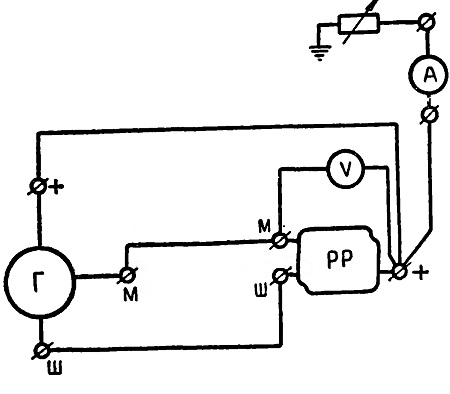

Рис. 53. Схема для проверки электрических характеристик реле-регулятора.









Рис. 54. Схема подключения реле проверки момента включения
стартера:
1 — провод от стартера к реле; 2 — стартер; 3аккумуляторные батареи;
4 — включатель; 5 — лампа; 6 — реле включения стартера.







При слишком позднем замыкании контактов реле (лампа не загорается с прокладкой толщиной 11,7 мм.) необходимо из якоря реле вывернуть регулировочный винт, а при слишком раннем (лампа загорается с прокладкой 16 мм) — ввернуть его в якорь.
