Проверка и регулировка регулятора давления воздуха автомобилей КрАЗ-257, КрАЗ-256Б, КрАЗ-258, КрАЗ-255Б, КрАЗ-255В, КрАЗ-255Л

Регулятор должен включать компрессор при давлении воздуха в ресиверах 6,0—6,35 кгс/см2 и отключать его при достижении давления 7,30—7,65 кгс/см2.

Регулировка регулятора производится в том случае, если он не

поддерживает установленные выше пределы давления воздуха.

Порядок регулировки:

снять кожух 1 (рис. 50), отвернуть контргайку 6 и поворотом регулировочного колпака 2 отрегулировать затяжку пружины 3 так, чтобы давление отключения компрессора находилось в интервале 7,30—
7,65 кгс/см2, а включение при давлении 6,0—6,35 кгс/см2. При завертывании регулировочного колпака давление повышается, а при вывертывании — понижается.

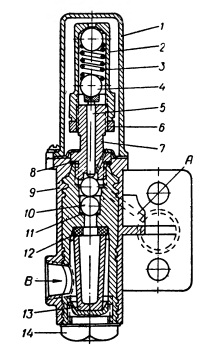

Рис. 50. Регулятор давления воздуха:
1 — кожух; 2 — регулировочный колпак; 3 — пружина регулятора; 4 — упорный шарик пружины; 5 —шток клапана; б — контргайка регулировочного колпака; 7 — седло; 8 — регулировочные прокладки; 9 — корпус;
10 — шариковый клапан; 11 — кольцо клапана; 12 — кольцо
фильтра; 13 — фильтр; 14 — пробка; А — к компрессору: В— от воздушного баллона.
