РЕГУЛИРОВКА КЛАПАННОГО МЕХАНИЗМА автомобилей КрАЗ-257, КрАЗ-256Б, КрАЗ-258, КрАЗ-255Б, КрАЗ-255В, КрАЗ-255Л



Регулировка тепловых зазоров в клапанном механизме производится на холодном двигателе. Порядок регулировки:

отключить аккумуляторные батареи от «массы» автомобиля и выключить подачу топлива;

отвернуть барашки крепления крышек головок цилиндров и снять крышки;

с помощью динамометрического ключа проверить затяжку болтов крепления осей коромысел (рис. 32). Момент затяжки 12— 15 кгс*м;

снять крышку картера маховика, вставить ломик в отверстие маховика и повернуть коленчатый вал двигателя против часовой стрелки (если смотреть по ходу движения автомобиля) до полного закрытия впускного клапана первого цилиндра, после чего провернуть коленчатый вал еще на 1/3 —1/4 оборота.

Проверить щупом зазор между носками коромысел и торцами впускного и выпускного клапанов первого цилиндра, Зазор должен

быть в пределах 0,25—0,30 мм. В случае необходимости регулировка зазоров производится так:

ослабить контргайку регулировочного винта, вставить в зазор щуп 0,25 мм и вращать винт отверткой до упора носка коромысла в щуп: придерживая винт отверткой (рис. 32), затянуть контргайку и проверить величину зазора. Щуп толщиной 0,25 мм должен входить в зазор при легком нажиме, а толщиной

0,30 мм — с усилием.

Регулировка клапанов остальных цилиндров производится, как описано выше, в порядке работы цилиндров (1—5—4—2—6—

3-7-8).

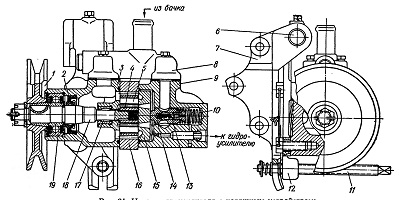

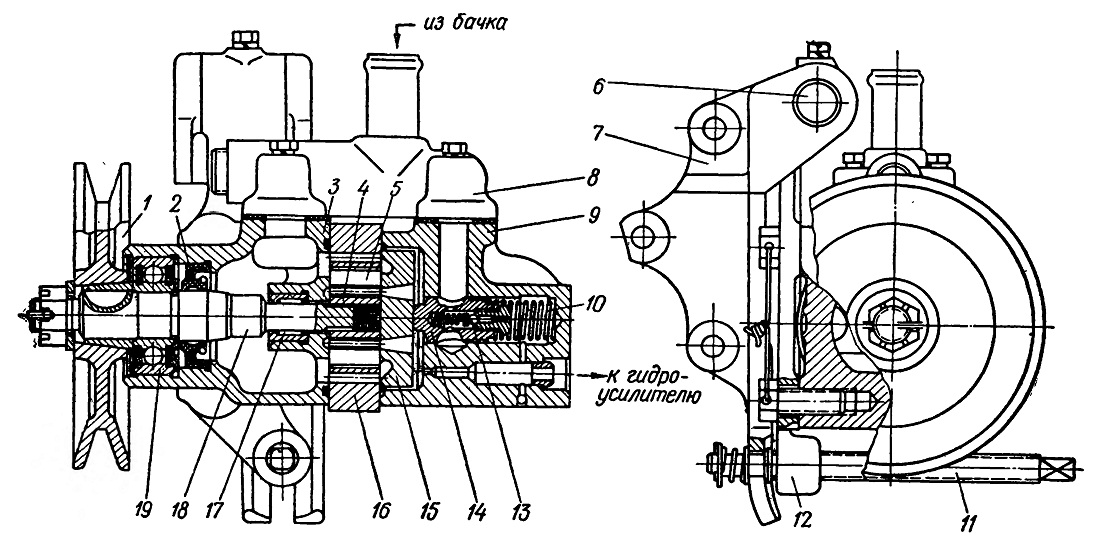

Рис. 31. Насос гидроусилителя с натяжным устройством:
7 — шкив; 2 — сальник; 3 — корпус насоса; 4 — ротор; 5 — лопасти; 6 — ось кронштейнов; 7 — неподвижный кронштейн; 8 — коллектор насоса; 9 — крышка насоса; 10 — пружина перепускного клапана; 11 —регулировочный винт; 12 — подвижный кронштейн; 13 — предохранительный клапан; 14 — перепускной клапан; 15 — распределительный диск; 16 — статор; 17 — игольчатый подшипник; 18 — валик насоса; 19 — шарикоподшипник.

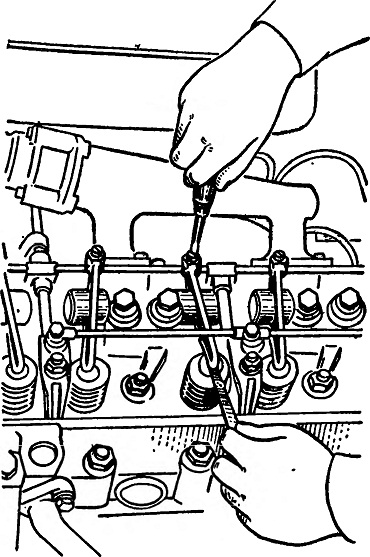

Рис. 32. Регулировка зазора в клапанном механизме.
