Второе техническое обслуживание (ТО-2) автомобилей КрАЗ - часть 4





Смазочные и промывочные работы







Заменить элементы фильтров грубой и тонкой очист-ки топлива и промыть корпуса фильтров Промыть фильтрующий элемент влагомаслоотделителя



Слить топливо из фильтров через сливные пробки, заменить элементы,

промыть корпуса фильтров и собрать их в последовательности, обратной разборке. После сборки в фильтр грубой очистки залить свежее топливо.

Снять влагомаслоотделитель с автомобиля и разобрать в такой последовательности:

отвернуть штуцер 1 (рис. 27) и вынуть пружину 2 с обратным клапаном;

нажать на крышку 14, снять стопорное кольцо 13, вынуть крышку 14, опору И и отражатель 10 из корпуса 5;

вынуть внутренний корпус с фильтрующим элементом 8 и крыльчаткой 6

Промыть детали в бензине и собрать в обратной последовательности, установив крыльчатку лопастями вверх.

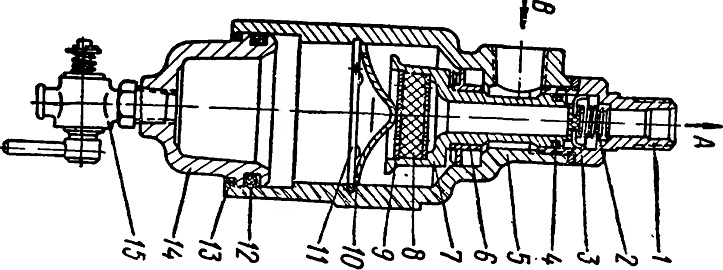

Рис. 27. Влагомаслоотделитель:

1 — штуцер отводящий; 2 — пружина обратного клапана; 3 — клапан обратный;

4 — кольцо уплотнительное; 5 — корпус

влагомаслоотделителя; 6 — крыльчатка воздушного фильтра; 7 — корпус внутренний;
8 — элемент фильтрующий; 9 — шайба

упорная фильтра; 10 — отражатель; 11 — опора отражателя; 12 — кольцо уплотнительное; 13 — кольцо стопорное; 14 — крышка корпуса; 15 — кран спускной.
