КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. ОБОРУДОВАНИЕ МЕСТ ДЛЯ ОТДЫХА
В кабине предусмотрена раскладка сидений с организацией двух мест для
отдыха (см. рис. 103).
Верхнее место оборудуется из спинки 10 пассажирского сиденья и
дополнительной подушки 3.
Поднятая спинка 10 пассажирского сиденья
удерживается в горизонтальном положении посредством двух упоров 9.
Второй составной частью верхнего спального места является съемная
дополнительная подушка 3, на одном конце которой закреплен ремень 2, а
на другом — два металлических удлинителя 6. С помощью ремня 2
дополнительная подушка навешивается на крюк 1у а удлинители охватывают
по бокам спинку 10 и крепятся к ней гибким ремнем, как показано на рис.
103.
Нижнее место образуется из подушек 4 и 7, проставки 5 и откидной полки
8У шарнирно закрепленной на задней стенке кабины. Для этого необходимо
спинку сиденья водителя установить с максимальным углом наклона, сиденье
водителя установить в крайнее заднее положение и винтом 12 (см. рис. 76
Руководства) опустить сиденье в крайнее нижнее положение.
Снять подушку пассажирского сиденья 7 с шипов и сдвинуть в сторону
правой двери. Установить проставку 5 кронштейнами 11 и 12 в пазы,
начиная с пазов сиденья водителя, подушку 7 установить на шипы, полку 8
откинуть вниз.
Проставка 5, дополнительная подушка 3 и два упора 9 в транспортном
положении размещены в чехле, который хранится в кабине за пассажирским
сиденьем. Указанные детали прилагаются только к автомобилям,
поставляемым заказчику.

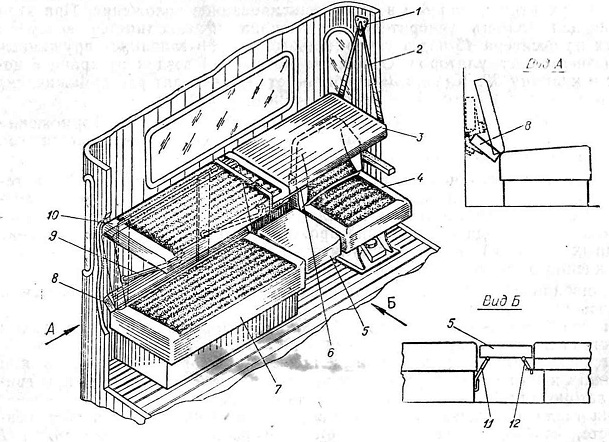

Рис. 103. Оборудование мест для отдыха:
1 — крюк; 2 — ремень; 3—дополнительная подушка спального места; 4 —
подушка сиденья водителя; 5 — проставка; 6 —удлинитель; 7 — подушка
пассажирского сиденья; 8 откидная полка; 9 — упор; 10 — спинка
пассажирского сиденья; 11, 12 — кронштейны
