КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Кран тормозной обратного действия с ручным управлением





Предназначен для управления тормозной системой прицепа. Кран (рис. 63) установлен на каркасе сиденья водителя с правой стороны.

К выводу А крана постоянно подводится сжатый воздух от одинарного защитного клапана (или конденсационного ресивера) через двухмагистральный клапан. В исходном положении сжатый воздух из вывода А через наклонное отверстие и отверстие в следящем поршне 10 и открытый клапан 11 мимо штока 9 поступает в полость над следящим поршнем в вывод С и далее к клапану управления тормозной системой прицепа с двухпроводным приводом. При этом сжатый воздух к головке типа «Палм» управляющей магистрали не поступает.

При перемещении рукоятки 1 в нижнее фиксированное положение шток 9 поднимается и клапан 11 закрывает отверстие в следящем поршне и полости А и С разобщаются. При дальнейшем подъеме штока торец его отходит от клапана 11 и полость С соединяется с атмосферным выводом В и воздух из магистрали, соединяющейся с клапаном управления тормозной системой прицепа с двухпроводным приводом, выходит в атмосферу.

В этом положении рукоятки 1 сжатый воздух от клапана управления тормозной системой прицепа с двухпроводным приводом поступает к соединительной головке типа «Палм» управляющей магистрали двухпроводного привода и к клапану управления тормозной системой прицепа с однопроводным приводом — происходит торможение прицепа как с двух, так и с однопроводным приводом.

Для растормаживания прицепа рукоятку крана необходимо установить в исходное верхнее положение.

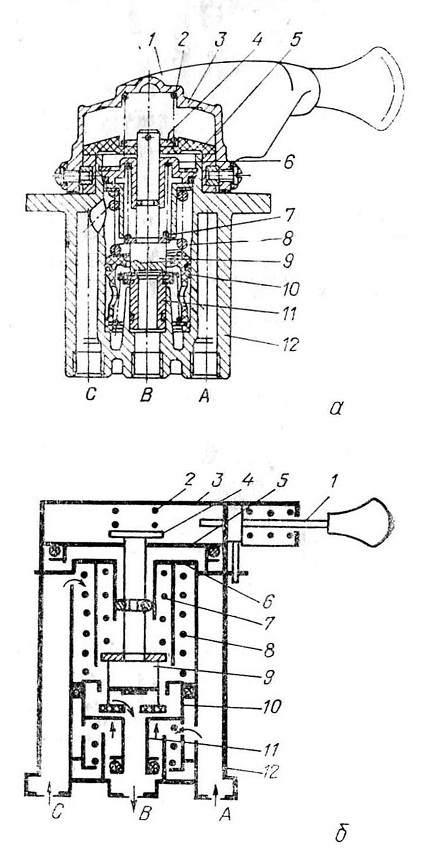

Рис. 63. Кран тормозной обратного действия с ручным управлением:
а — исходное положение; б — положение при стояночном торможении; 1 — рукоятка, 2— пружина; 3 — крышка; 4 — шайба; 5 — колпачок направляющий; 6 — направляющая;
1, 8 — пружины; 9— шток; 10— поршень; II—корпус клапана; 12 — корпус крана.
А — к ресиверу; В — в атмосферу; С - к клапану управления тормозной системой прицепа с двухпроводным приводом
