КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Противозамерзатель пневмосистемы
Предназначен для впрыскивания в
пневматическую систему низкозамерзающих жидкостей для предотвращения
замерзания конденсата в трубопроводах и аппаратах пневматического
привода тормозных систем.
Противозамерзатель (рис. 56) установлен на кронштейне с левой стороны
автомобиля.
Работа противозамерзателя. При нажатии на кнопку толкателя рабочая
жидкость впрыскивается в нагнетательный трубопровод пневмосистемы и
захватывается воздушным потоком, образуя с конденсатом морозостойкую
смесь, которую необходимо ежедневно сливать из ресиверов. В качестве
рабочей жидкости применяется этиловый спирт, заливаемый в резервуар до
уровня на 10—12 мм ниже верхней кромки, что соответствует объему 180 см3. Расход спирта составляет около 50 см3 в рабочую смену. При температуре окружающего воздуха ниже плюс 5 °С ежедневно перед выездом из парка и 5—6 раз в смену впрыскивать в систему рабочую жидкость, делая 7—10 нагнетаний, нажатием на кнопку толкателя. Бачок противозамерзателя рабочей жидкостью на заводе не заправляется.

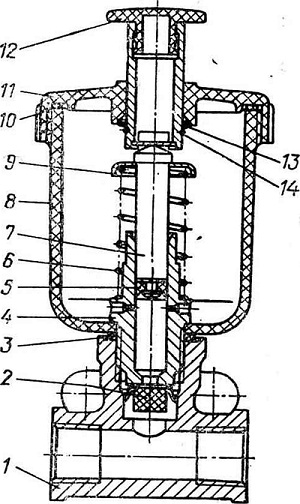

Рис. 56. Противозамерзатель:
7 — корпус; 2 — клапан; 3 — прокладка уплотнительная; 4— цилиндр; 5 —
манжета штока; 6 — пружина возвратная; 7 — шток; 8 — резервуар; 9 —
шайба тарельчатая; 10 — прокладка; 11—крышка; 12—кнопка толкателя;
13—кольцо уплотнительное; 14 — кольцо стопорное
