КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Водоотделитель компрессора

Водоотделитель предназначен для очистки сжатого воздуха, нагнетаемого компрессором в ресиверы, от образовавшейся капельной влаги. Процесс очистки осуществляется двумя способами: термодинамическим — в ребристом трубчатом охладителе 1 и динамическим — в направляющем аппарате 5 (рис. 54).

Слив конденсата — автоматический, за счет перепада давления в нагнетательном трубопроводе при срабатывании регулятора давления.


 Принцип работы водоотделителя заключается в следующем: сжатый воздух, нагнетаемый компрессором в ресиверы, поступает для охлаждения в ребристый змеевик охладителя 1 и, проходя через верхнее левое отверстие в корпусе 2, омывает крыльчатку направляющего аппарата, где задерживается влага (более тяжелые частицы). Далее сжатый воздух через осевое отверстие в винте 6 и верхнее правое отверстие в корпусе 2 направляется к регулятору давления.

Одновременно сжатый воздух через зазор между мембраной 9 и стержнем золотника 10 поступает в полость под мембрану, куда стекает также отделившаяся на крыльчатке влага. В момент срабатывания регулятора давления мембрана 9 за счет перепада давлений прогибается вверх, золотник клапана 10 открывается и скопившаяся в крышке 8 влага вместе с остатками воздуха выбрасывается в атмосферу.

В случае замерзания конденсата в ребристом трубчатом охладителе 1, сжатый воздух будет поступать к регулятору давления через вертикальный капал А и предохранительный клапан 3, который должен открываться при давлении воздуха 0,4—0,6 МПа (4—6 кгс/см2) и пропускать воздух на крыльчатку направляющего аппарата и далее к регулятору давления.

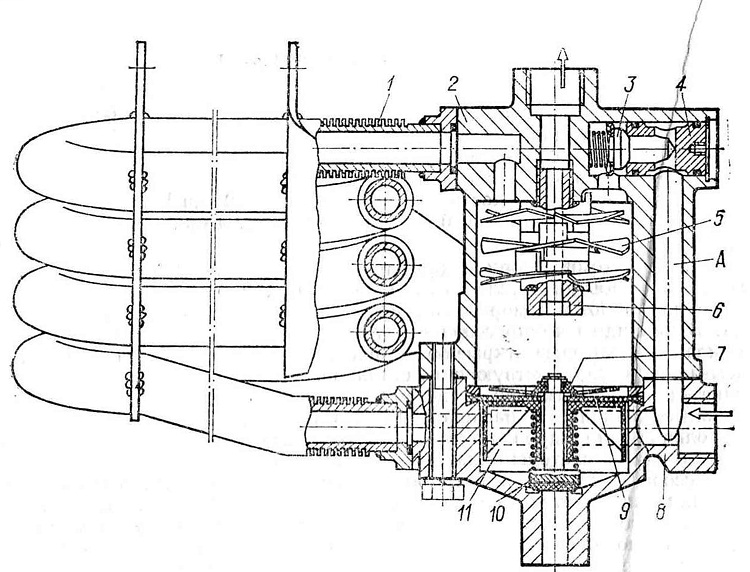

Рис. 54. Водоотделитель:
1 — охладитель с ребристыми трубами; 2— корпус; 3 — предохранительный клапан; 4, 11 — поршень; 5 — направляющий аппарат; 6 — винт пустотелый; 7 —
уплотнитель; 8 — крышка; 9— мембрана; 10— золотник

КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Ресиверы

 На автомобиле установлено три ресивера емкостью по 40 л каждый. Ресиверы предназначены для создания запаса сжатого воздуха, нагнетаемого компрессором.

Клапан слива конденсата установлен на каждом ресивере. Для слива конденсата необходимо слегка нажать на! шток и отвести его за кольцо в любую сторону. При отпускании кольца клапан автоматически герметизируется.
