КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Проверка и регулировка схождения передних колес

 Признаком нарушения регулировки схождения передних колес является наличие видимого износа шин этих колес.

Схождение передних колес проверяется при давлении воздуха в шинах 0,38—0,40 МПа (3,8—4,0 кгс/см2) путем замера расстояний В и А (рис. 49) по торцам тормозных барабанов спереди и сзади на уровне оси.

Для проверки необходимо: установить автомобиль на ровной горизонтальной площадке с твердым покрытием так, чтобы положение передних колес соответствовало движению по прямой;

специальной раздвижной линейкой произвести замер. При этом размер В (сзади)

должен быть равен или больше размера А (спереди) на 2 мм. Расхождение колес не допускается.

Если это требование не соблюдено, необходимо отрегулировать схождение передних колес, для чего отсоединить один конец тяги от поворотного

рычага, ослабить стяжные болты наконечника 2 и вращением его установить необходимую длину тяги 3. После этого подсоединить тягу к рычагу и закрепить наконечник.

При регулировке необходимо обращать внимание на равномерное навинчивание на тягу обоих наконечников. При затяжке стяжных болтов 17 (см. рис. 47) необходимо сначала затягивать болт, расположенный ближе к шарниру.

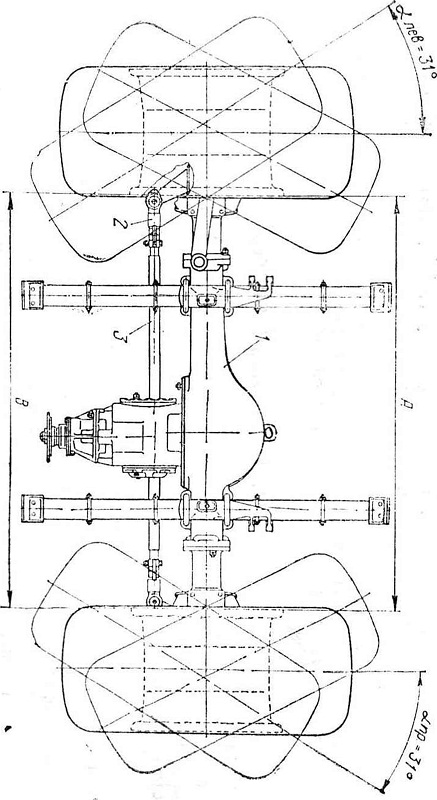

Рис. 49. Установочные параметры передних колес:
1 — передний мост; 2 — наконечник тяги; 3 — тяга рулевой трапеции
