Электропроводка и предохранители автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258
Схема электрооборудования автомобилей дана на рис. 155. Соединения в
системе электрооборудования выполнены проводами марки ПГВА с
полихлорвиниловой изоляцией. Сечение проводов следующее:
Цепь освещения, сигнализации и приборов . . .1 мм2 и
1,5 мм2
Цепь дальнего света фар и включения стартера.....2,5 мм2
Цепь зарядки и питания предпускового подогревателя . . .4 мм2
Перемычки аккумуляторных батареи и силовые цепи стартера . . 50 мм2
Для предохранения электропроводки, агрегатов и приборов
электрооборудования от чрезмерной силы тока в случае коротких за мыканий
в системе применяют два блока предохранителей с плавкими вставками и два
кнопочных биметаллических предохранителя. Диаметр медной проволоки для
вставок на 6а — 0,2 мм, на 10а — 0,26 мм, на 20а — 0,36 мм.
На автомобилях КрАЗ-256 и КрАЗ-256Б не устанавливают переключатель
28 (см. рис. 155) датчиков указателей уровня топлива, штепсельные
розетки 17 и прицепа 22 переносной лампы; выключатель 20 ламп указателей
поворотов.
На автомобилях КрАЗ выпуска до 1967 г. детали 25, 26, 27, 29, 31, 43, 44
и 46 не устанавливали.
На автомобилях КрАЗ выпуска второго полугодия 1968 г. устанавливают
генераторы переменного тока (см. рис. 143, б).

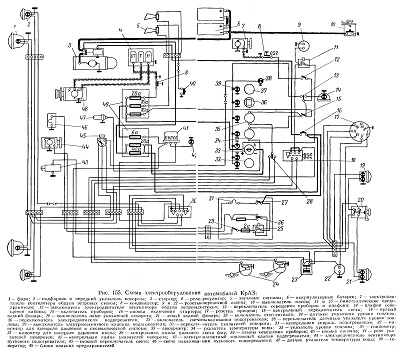

Рис. 155. Схема электрооборудования автомобилей КрАЗ
