Разборка стартера автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258
Прежде чем приступить к разборке стартера,
имеющего неисправности, необходимо проверить его работу на стенде. Перед
проверкой очистить стартер от грязи, масла и протереть салфеткой.
Разбирают стартер в следующем порядке.
Отъединить и снять перемычку, соединяющую стартер с
реле.
Расшплинтовать и вынуть палец, соединяющий регулировочный винт якоря с
рычагом 9 (рис. 146).
Снять реле 5 привода стартера, отвернув болты его крепления. Снять
защитную ленту 21 и ее прокладку, отвернув стяжные винты. Отъединить
провода щеток, приподнять нажимные концы пружин и вынуть щетки из
щеткодержателей.
Снять крышку 22 со стороны коллектора, отвернув болты 1.
Отделить якорь 19 с крышкой 10 в сборе от корпуса 20.
Отделить от крышки 10 держатель 16 промежуточного подшипника вала якоря
и осторожно вывести из зацепления с барабаном 15 рычаг 9.
Снять с якоря защитную шайбу со стороны упорного кольца 11, снять
упорное кольцо, предварительно вынув стопорные сухари, снять барабан 15
вместе с шестерней 12, пружиной 13 и поводком 14. Снять с вала якоря
держатель 16.
После разборки все металлические детали промыть в керосине или бензине,
а детали, имеющие изоляцию, протереть салфеткой, слегка смоченной в
бензине. Якорь, корпус и крышку со щеткодержателями в сборе просушить.

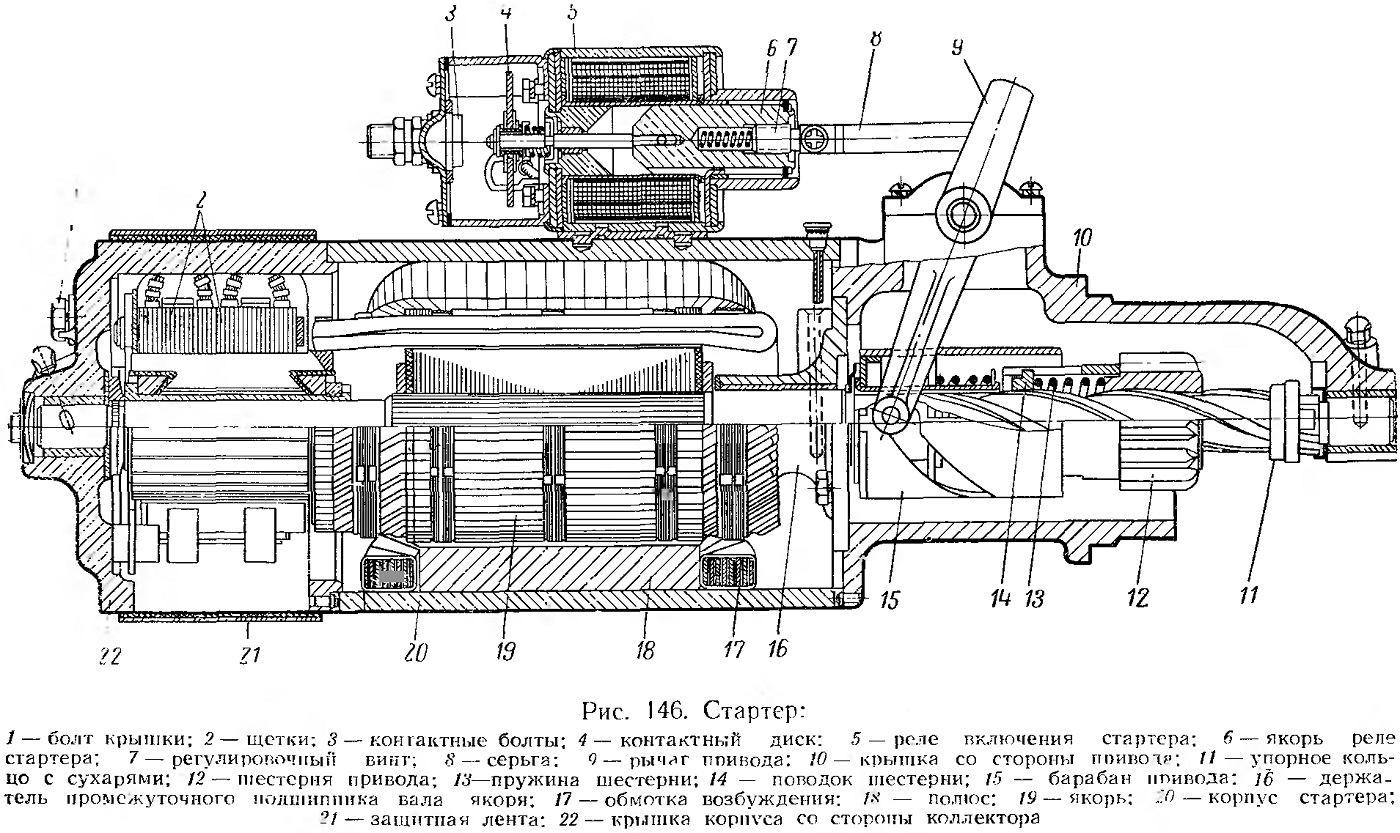

Рис. 146. Стартер
