Ремонт тормозного крана автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Снятие и разборку тормозного крана необходимо выполнить в следующем порядке (рис. 130).

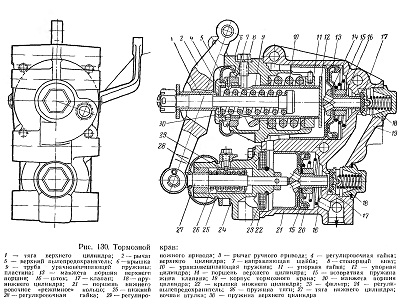

Рис. 130. Тормозной кран

Снять оттяжную пружину педали тормоза и отъединить тягу педали от рычага 2. Отъединить тягу ручного привода тормоза прицепа от рычага 3.

Отъединить от тормозного крана все воздухопроводы, отвернуть болты крепления кронштейна тормозного крана и снять тормозной кран.

Вывернуть угольники воздухопроводов и отъединить кронштейн. Отвернуть гайку 1 яги 1, снять плоскую шайбу и втулку тяги. Снять рычаг 2, предварительно отъединив тягу 27.

Отвернуть болты крепления верхней 6 и нижней 22 крышек тормозного крана, снять крышки в сборе, вынуть тягу 1 и пружину 30.

Вынуть из корпуса 19 тормозного крана упорную пластину 12, поршни 14 и 21 верхнего и нижнего цилиндров в сборе и возвратные пружины 15.

Вывернуть корпуса пружин клапанов и вынуть пружины 18, колпачки пружин и клапаны 17 (верхнего и нижнего цилиндров).

Отвернуть гайки крепления манжет на штоках 16 поршней верхнего и нижненего цилиндров и разобрать поршни.

Разобрать крышку верхнего цилиндра, для чего:

снять пылепредохранитель 5;


Снятие и разборку тормозного крана необходимо выполнить в следующем порядке (рис. 130).

Снять оттяжную пружину педали тормоза и отъединить тягу педали от рычага 2. Отъединить тягу ручного привода тормоза прицепа от рычага 3.

Отъединить от тормозного крана все воздухопроводы, отвернуть болты крепления кронштейна тормозного крана и снять тормозной кран.

Вывернуть угольники воздухопроводов и отъединить кронштейн. Отвернуть гайку 1 яги 1, снять плоскую шайбу и втулку тяги. Снять рычаг 2, предварительно отъединив тягу 27.

Отвернуть болты крепления верхней 6 и нижней 22 крышек тормозного крана, снять крышки в сборе, вынуть тягу 1 и пружину 30.

Вынуть из корпуса 19 тормозного крана упорную пластину 12, поршни 14 и 21 верхнего и нижнего цилиндров в сборе и возвратные пружины 15.

Вывернуть корпуса пружин клапанов и вынуть пружины 18, колпачки пружин и клапаны 17 (верхнего и нижнего цилиндров).

Отвернуть гайки крепления манжет на штоках 16 поршней верхнего и нижненего цилиндров и разобрать поршни.

Разобрать крышку верхнего цилиндра, для чего:

снять пылепредохранитель 5;


отвернуть стопорный болт 8;

вращая трубу 9 уравновешивающей пружины 10, отъединить упорную гайку

1, высвободить уравновешивающую пружину и трубу;

снять стопорное кольцо и отвернуть направляющую шайбу 7 трубы уравновешивающей пружины;

расшплинтовать ось рычага 3, снять возвратную пружину оси, отвернуть болт крепления рычага и снять рычаг;

извлечь ось рычага привода из корпуса крышки, предварительно сняв с оси втулхи.

Разобрать крышку нижнего цилиндра, для чего: снять пылепредохранитель 25;

отвернуть болт регулировочного кольца 24 и снять кольцо; снять стопорное кольцо фильтра 23 и снять фильтр;

выпрессовать штифт упорной шайбы, извлечь из корпуса крышки 22 тягу

27 нижнего цилиндра и пружину 26;

выпрессовать штифты из корпуса крышки и извлечь регулировочную втулку 29.

После полной разборки тормозного крана его детали обезжирить и промыть в чистой горячей воде.


Наиболее характерными неисправностями тормозного крана является утечка воздуха в клапанах вследствие их износа и выработки. После длительной эксплуатации автомобиля возможно нарушение регулировки тормозного крана. Возможен односторонний износ, появление рисок и царапин на седлах и поверхностях клапанов. Возможны усадка пружин клапанов, износ рабочей поверхности цилиндров, отверстия под направляющую шайбу трубы уравновешивающей пружины, отверстия под втулку оси рычага привода. Возможны трещины корпуса при применении больших усилий затяжки угольников пневмопроводов.

Ремонт тормозного крана, как правило, сводится к замене дефектных деталей новыми с последующей регулировкой и испытанием на стенде.

Для определения необходимости замены деталей тормозного крана новыми следует пользоваться рекомендациями табл. 41.

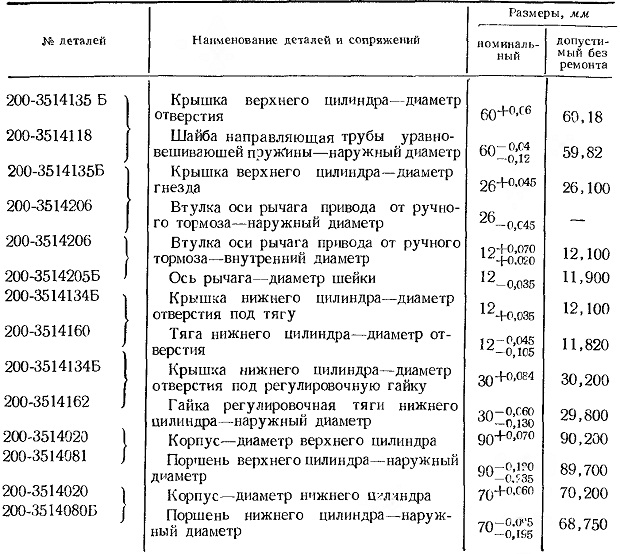

Таблица 41
Номинальные и допустимые без ремонта размеры в сопряжениях основных деталей тормозного крана
