РЕМОНТ МЕХАНИЗМОВ УПРАВЛЕНИЯ И ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ

Ремонт рулевого механизма автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Рулевой механизм с автомобиля снимают в следующей последовательности.

Установить колеса автомобиля в положение, соответствующее движению по прямой Завернуть установочный болт 8 (см. рис. 37), отъединить и снять тягу 21 привода коромысла воздухораспределителя 20.

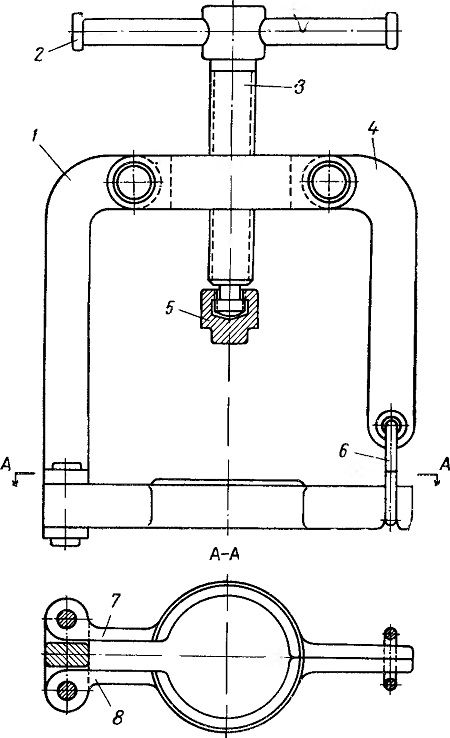

Рис. 123. Съемник рулевого колеса:
1 — левая стойка: 2 — вороток: 3 — винт: 4 — правая стойка; 5 — упор винта; 6 — кольцо;
7 и 8 — захваты

Отъединить от рычага 18 продольную рулевую тягу 22.

Отвернуть гайку 15 и снять ведущий рычаг 1C и рычаг 18 управления с вала сектора рулевого механизма.

Снять кнопку и контакты звукового сигнала в рулевом колесе, отъединить и вынуть провод из рулевой колонки.

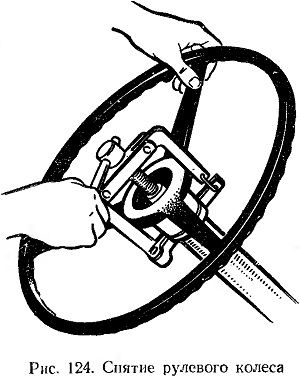

Отвернуть гайку крепления рулевого колеса и при помощи съемника (рис. 123) снять рулевое колесо (рис. 124).

Снять с рулевой колонки переключатель указателей поворота.

Слить масло из рулевого механизма.

Отвернуть гайки 13 (см. рис. 37) и снять крышку 14 дополнительного кронштейна картера рулевого механизма. Отвернуть болты и снять дополнительный кронштейн 2.

Отвернуть гайки 12 крепления рулевого механизма к продольной балке и снять рулевой механизм с автомобиля.
