Ремонт основных деталей коробки передач автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

 Изношенные детали коробки передач, как правило, не поддаются восстановлению. Поэтому ремонт коробки передач сводится в основном к замене изношенных или поврежденных деталей новыми.

Характерными дефектами картера коробки передач являются трещины, обломы, срывы резьб в резьбовых отверстиях и износ посадочных поверхностей в отверстиях под подшипники. Способы восстановления и технологические приемы ремонта картеров коробок с этими дефектами аналогичны для всех марок автомобилей и достаточно подробно изучены и изложены в других пособиях, поэтому повторять эти способы и приемы нет необходимости.

Иногда после длительной работы коробки передач наблюдаются случаи износа поверхности картера торцом блока шестерен заднего хода. В этом случае на место выработки картера необходимо установить шайбу толщиной, соответствующей величине выработки, и в нескольких местах по периметру приварить ее к картеру.

Номинальные и предельно допустимые размеры основных деталей коробки передач приведены в табл. 14.

Основными дефектами шестерен являются износ зубьев по толщине S (см. рис. 99), длине (для шестерен первой передачи и заднего хода), выкрашивание, изломы и сыпь. Допустимые износы по толщине S зубьев приведены в табл. 15.

Часто встречающимся дефектом коробки передач является разрушение упорной шайбы шестерни пятой передачи. При изготовлении упорной шайбы следует выполнять требования, данные на рис. 88. Материал шайбы — сталь 12ХН2.

Элементы наружных зубьев шайбы следующие:

Число зубьев.........18

Модуль, мм..........4,25

Угол профиля режущего инструмента . . .20°

Высота головки зуба, мм..... .0,75

Полная высота зуба, мм 3,2

Толщина зуба по дуге делительной окружности (теоретическая), мм........6,676

Поверхности 1 (см. рис. 88) должны быть плоскими. Отклонение не более 0,04 мм.

После окончательного изготовления шайбы ее подвергают цианированию на глубину слоя 0,3—0,4 мм. Твердость после цианирования должна быть HRC 56—63. Устанавливать нетер-мообработанные шайбы запрещается.

Шестерни второй, третьей и пятой передач ведомого вала в результате разрушения игольчатых подшипников могут иметь вмятины и неравномерный износ рабочей поверхности зубьев. В этих случаях шестерни заменяют новыми. Допускается установка шестерен для дальнейшей эксплуатации, если раковистая сыпь охватывает не более 20% рабочей поверхности зубьев. Шестерни ведущего и ведомого валов могут иметь износ внутренних зубьев (по толщине зуба и по длине с торца включения). Износ по длине допускается до размера зуба 7,5 мм. Шестерни коробки передач допускаются к сборке, если их зубья имеют износы не более, указанных в табл. 15.

Износ шлицев ведущего вала допускается до 5,7 мм (номинальный размер 5,9+0,05 мм). Смятие или скручивание шлицев не допускается. Износ шлицев ведомого вала допускается в пределах 0,12—0,16 мм.

Износ щек вилок переключения передач по толщине допускается до размера 10 мм. Щеки должны лежать в одной плоскости и быть перпендикулярны к оси отверстия с точностью до 0,2 мм.

Износ зубьев каретки синхронизатора (по длине) со стороны включения допускается до размера зуба 8 мм. Износ шлицев синхронизатора второй и третьей передач (по толщине) допускается до размера 6,25 мм при замере на расстоянии 2,35 мм от вершины. Износ шлицевого отверстия синхронизатора четвертой и пятой передач (по внутреннему диаметру) допускается до 50,127 мм, разработка впадины по ширине — до размера 14,2 мм. При определении степени износа бронзовых конусных колец

обойм синхронизаторов пользуются сопрягаемыми с ними конусными поверхностями соответствующих валов и шестерен. При насаживании кольца или шестерни на вал замеряют зазор между торцом зуба и обоймой синхронизатора. Износ конусного кольца считается в пределах допустимого, если зазор между торцом зуба и обоймой не менее 1,5 мм. Износ выточки муфты синхронизатора под вилку допускается до размера 11,76 мм. При ослаблении муфты на каретке синхронизатора негодные штифты высверливают, ставят новые и запаивают их латунью. Место пайки зачищают.

Износ шлицев фланца крепления карданного вала (по ширине) допускается до размера 9,2 мм, износ шейки под сальник — до диаметра 69,6 мм.

Допускается: износ нижнего шарового конца рычага переключения передач до размера 18,65 мм; износ сферической поверхности верхнего шарового упора до размера 35,2 мм: износ

отверстия в верхнем шаровом упоре под штифт (по ширине) до размера 10,6 мм.

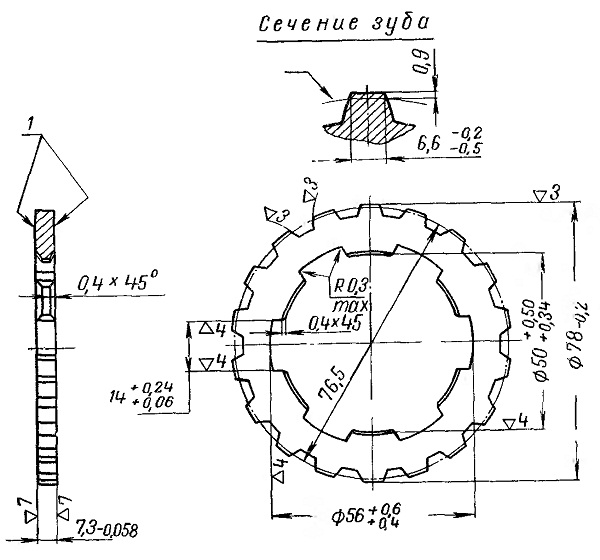

Рис. 88. Шайба упорная шестерни пятой передачи ведомого вала
