Автоматическая муфта опережения впрыска топлива
Автоматическую муфту опережения впрыска
топлива разбирают на подставке (рис. 76) в следующей последовательности.
Расчеканить ведомую полумуфту 10 (рис. 77) и вывернуть пинты 2 из
корпуса 4 муфты.
При помощи ключа (рис. 78) отвернуть корпус муфты и снять ведущую
полумуфту 5 (см. рис. 77), грузики 9, пружины 13 и прокладки 11 и 12
пружин.
Ремонт автоматической муфты опережения впрыска топлива в основном
заключается в замене деталей, правильной последующей сборке и
регулировке с соблюдением следующих требований.
Перед установкой нового сальника 6 ведущей полумуфты его необходимо
пропитать смесью, состоящей из 85% солидола и 15% чешуйчатого графита
марки А ГОСТ 8296—87.
Новый сальник 1 корпуса полумуфты запрессовывают при помощи оправки
заподлицо с внутренней торцовой поверхностью корпуса.
Грузики, устанавливаемые в муфту, должны быть одной группы. Номер группы
римскими цифрами нанесен на шлифованной поверхности со стороны профиля
грузов.
Грузики муфты должны свободно вращаться па своих осях, заедание и
прихватывание не допускаются.
Ведущая полумуфта должна свободно вращаться.
Собирают муфту в последовательности, обратной разборке, при этом
необходимо;
смазать смазкой ЦИАТИМ-203 ГОСТ 8773—63 все рабочее поверхности ведущей
и ведомой полумуфт;
предохранять сальники от повреждения, для чего ведущую полумуфту и
корпус муфты устанавливать при помощи оправок;
в собранной муфте (при снятом корпусе) проверить зазор между пальцами
ведущей полумуфты и профилем груза при сведенных до упора грузах).
Величина зазора не должна превышать 0,1 мм
обеспечить предварительное сжатие пружин грузов с усилием 2,81—3,0 кГ
(при этом суммарная толщина прокладок должна обеспечить предварительное
сжатие пружин в пределах 0,5—0,8 мм):
собранную муфту наполнить смазкой ЦИАТИМ-203 через отверстие в торце
корпуса до появления ее из другого отверстия;
проверить и отрегулировать угол относительного разворота полумуфт. После
регулировки ведомую полумуфту зачеканить в двух местах.

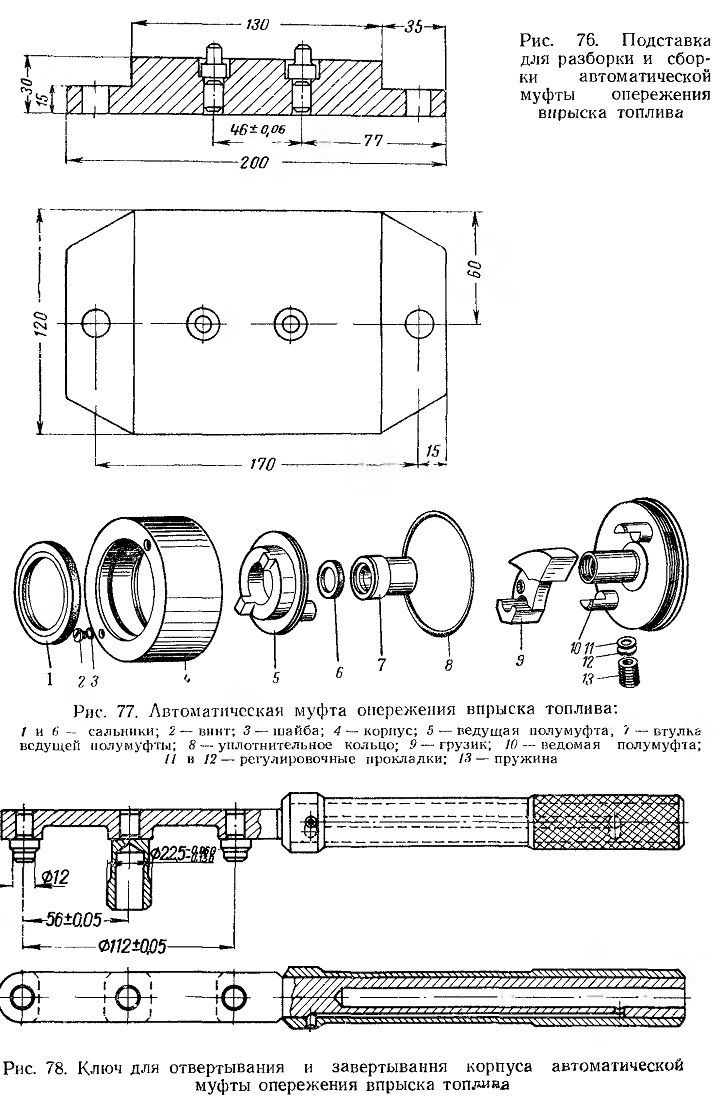

Рис. 76-78
