Разборка, очистка и сборка форсунок двигателя ЯМЗ-238 автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

 Форсунки разбирают на приспособлении (рис. 55) в следующей последовательности.

Отвернуть колпак 12 (рис. 56) форсунки.

Ослабить контргайку 11 и вывернуть до упора регулировочный винт 9 пружины 8

Отвернуть ганку 10 пружины, вынуть пружину 8, тарелку 7 и штангу 6 форсунки.

Отвернуть гайку 3 корпуса распылителя, снять корпус 2 распылителя вместе с иглой 1, предохранив ее от выпадания.

Вывернуть штуцер 16 форсунки вместе с втулкой 14, фильтром 15 и уплотнителем 17 штуцера.

Другой порядок разборки форсунок может привести к поломке фиксирующих штифтов распылителя или заеданию иглы распылителя. После разборки все детали форсунки промыть в чистом бензине. При помощи латунной проволочной щетки очистить корпус распылителя снаружи,

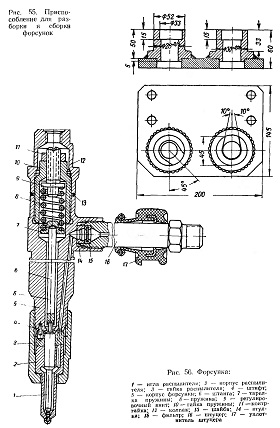

Рис. 55. Приспособление для разборки и сборки форсунок

Рис. 56. Форсунка:
1- игла распылители; 2 — корпус распылителя; 3 — гайка распылителя; 4 — штифт;
5 —Kopпуc форсунки; 6 — штанга; 7 — тарелка пружины; 8 — пружина; 9 — регулировочный винт; 10— гайка пружины; 11 контргайка- 12 — колпак; 13 — шайба; 14 — втулка; 15 — фильтр; 16 — штуцер; 17 — уплотнитель штуцера

Стальной проволокой диаметром 0,3 мм прочистить сопловые отверстия распылителя. Сверлом диаметром 2 мм очистить подводящий канал распылителя (рис. 57, а). Латунными скребками очистить внутренние полости, карманы, сферические и конусные поверхности распылителя (рис. 57, б, в, г и д). Латунной проволочной щеткой зачистить кончик иглы распылителя.

Игла после ее тщательной промывки и смазки дизельным топливом, выдвинутая на 1/3 своей длины из корпуса при угле наклона оси распылителя 45°, плавно без задержек должна опускаться до упора под действием собственного веса. Проверку проводят в нескольких положениях по углу поворота иглы в корпусе. При перемещении иглы в корпусе никакие местные сопротивления и прихватывания в любом положении по всей длине и углу поворота не допускаются.

Кроме того, при наличии на рабочей поверхности иглы и корпуса распылителя коррозии, задиров, местных износов и т. п. корпус и иглу заменить.

Корпус и игла составляют прецизионную пару, в которой замена какой-либо одной детали из другой пары не разрешается. Пружина форсунки в свободном состоянии должна иметь размер 28±0,25 мм, под нагрузкой 24—42,3 кГ — 26,4 мм.

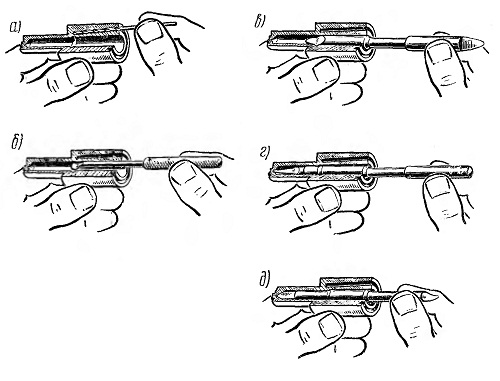

Рис. 57. Очистка форсунки: а — очистка подводящего канала распылителя; б — очистка кармана распылителя; в — очистка цилиндрической полости в распылителе; г — очистка сферической полости распылителя; д — очистка запорного конуса распылителя

Собирают форсунку на приспособлении (см. рис. 55) в последовательности, обратной ее разборке, с соблюдением моментов затяжки:



штуцера 16 (см. рис. 56) при установке в корпус форсунки — 4—5 кГм

 гайки 3 корпуса распылителя при установке распылителя вместе с иглой — 7—8 кГ и;

гайки 10 пружины 8 — 10—12 кГм;

контргайки 11 регулировочного винта 9—7—8 кГм;

колпака 12 форсунки — 8—10 кГм.



При затяжке гайки 3 корпуса распылителя распылитель развернуть против направления навертывания гайки до упора в фиксирующие штифты и, придерживая его в этом положении, навернуть гайку рукой, после чего затянуть окончательно. После этого проверить легкость перемещения иглы путем резкого встряхивания форсунки. При встряхивании должны быть слышны удары иглы распылителя о корпус форсунки.

После сборки форсунки отрегулировать давление начала подъема иглы, проверить качество распыла и герметичность запорного конуса.

Пропуск топлива через запорный конус иглы при давлении 140 кГ/см2 не допускается, при дальнейшем повышении давления до впрыска допускается появление капли, не отрывающейся от распылителя.

После проверки и регулировки форсунку прирабатывают па стенде при 1050 об/мин вала топливного насоса высокого давления и подаче топлива одной секцией 110 мм3/цикл в течение 20 мин. Течь топлива через гайку распылителя и штуцер форсунки не допускается.

После приработки форсунку вторично проверяют па давление начала подъема запорной иглы и качество распыла и только после этого устанавливают на двигатель. Желательно, чтобы двигатель был укомплектован форсунками одной группы по пропускной способности.

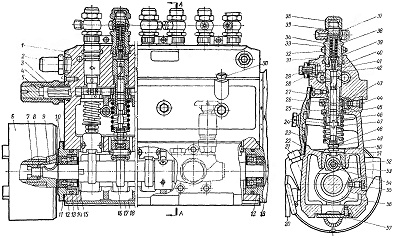

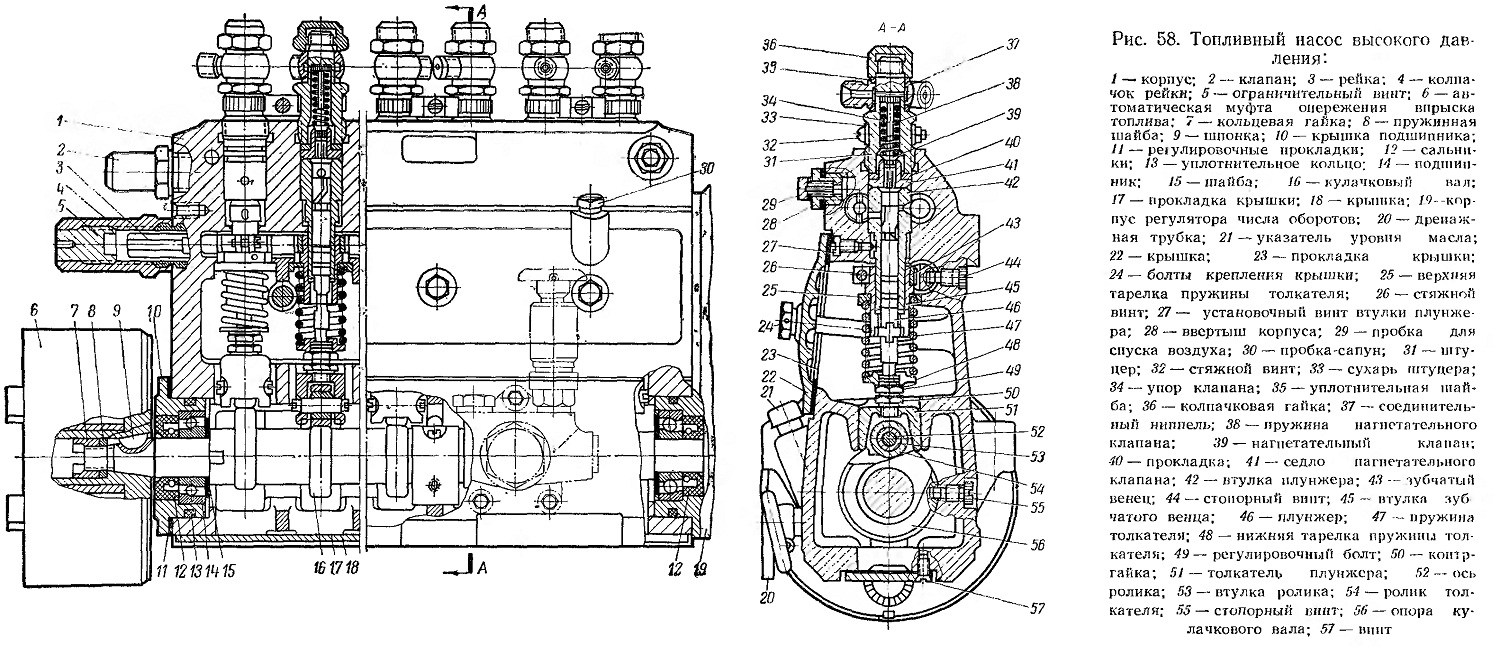

Рис. 58. Топливный насос высокого давления
