Автобус КАвЗ-685. Установка радиоприемника





Проверить работу радиоприемника, подсоединив вывод питания к клемме «-М аккумуляторной батареи, а провод «массы» в клемме «—». Штекер антенны при этом подсоединить к радиоприемнику. На перегородке водителя по деталям крепления (кронштейн или пластмассовый кожух) просверлить отверстия диам 6,5, располагая приемник так, чтобы длина антенного кабеля была достаточной для соединения с приемником.

Прокладки устанавливать между корпусом приемника и панелью. Провод питания приемника подключить к предохранителю, расположенному справа от рулевой колонки на усилителе панели приборов.

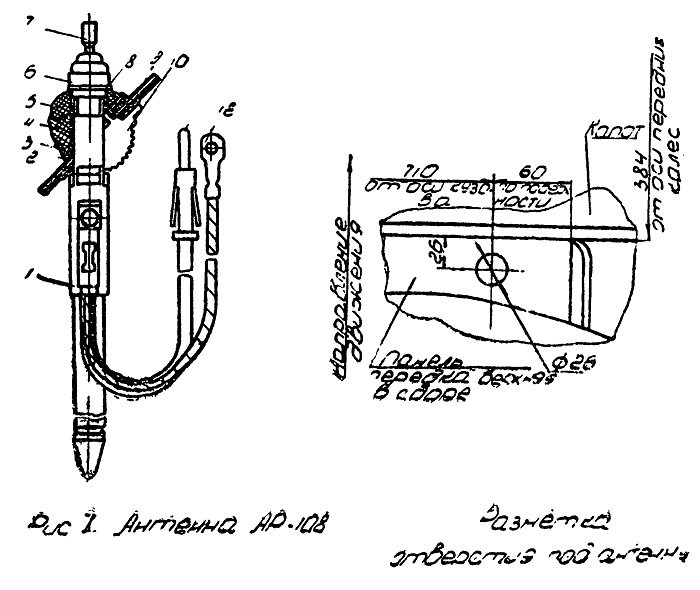

Установка антенны (рис. 7).

На верхней панели передка (9) наметить центр отверстия для установки антенны согласно рис. 6. Вырезать в панели отверстие 026 мм и окрасить его кромки. Отвернуть гайку 6 (см. рис. 7) и сиять с антенны детали 2, 3,

4, 5, 8, 10. Завести снаружи полностью, начиная с антенного кабеля, антенну в отверстие 026 мм. Антенный кабель вывести в кабину, а кожух антенны опускать вертикально вниз. Придерживая антенну из кабины, надеть на нее деталь 10, а затем антенну снова вставить в отверстие снизу до упора детали 10 в кромки отверстия. После этого поставить снаружи прокладку 2, специальную шайбу 3, сферические детали 4 и 5, шайбу 8 и навернуть, не затягивая гайку 6. Вытянуть ключом штырь 7 и вытянуть

антенну на всю длину (995 мм). Поворачивая детали 4—5 добиться, чтобы посадочная плоскость под гайку была перпендикулярна оси антенны, а детали 5, 4, 3, 2 соприкасались между собой без зазоров в опорных плоскостях, при этом антенна должна находиться в вертикальной плоскости параллельной продольной оси кузова и с наклоном

вперед на 5—10° от перпендикулярного положения, поело чего затянуть гайку 6. Закрепить наконечник провода массы 12 под болт крепления транзисторного коммутатора.

Кабель проложить вдоль перегородки выше радиатора отопителя.
