Автобус КАвЗ-685. Схема аварийного сигнализатора тормозов









При повреждении в одной из ветвей привода рабочих тормозов (к передним или задним колесам) падает давление в одной из полостей А или Б и поршни при нажатии на педаль перемещаются в сторону поврежденного контура, при этом шарик сигнализатора выходит из канавка поршня, перемещает толкатель, замыкает контакты и лампочка загорается сигнализируя о неисправности контура.

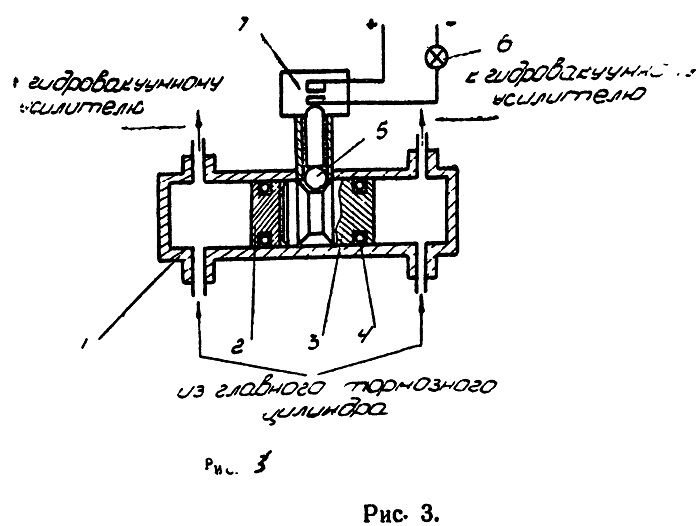

Рис 3.

1. Корпус.
2. Поршень.
3. Поршень.
4. Кольцо уплотнительное.
5 Шарик.
6. Контрольная лампа.
7 Включатель.
