Ступицы колес, колеса, шины, тормозные механизмы полуприцепа КАЗ-717

Ступицы колес, колеса, шины, тормозные механизмы полуприцепа КАЗ-717

Ступицы колес, колеса, шины, тормозные механизмы полуприцепа КАЗ-717 унифицированы с соответствующими деталями и механизмами заднего моста автомобиля-тягача К.АЗ-608. Все четыре колеса тележки полуприцепа снабжены тормозными механизмами колодочного типа с односторонним расположением опор. Колодки разжимаются кулаком 10 (см. рис. 183). Тормозные механизмы приводятся в действие тормозными камерами 12, поворачивающими разжимные кулаки 10 через рычаги 19. Кроме того, тормозные механизмы колес передней оси могут приводиться в действие от специального рычага и затормаживать полуприцеп на стоянках.

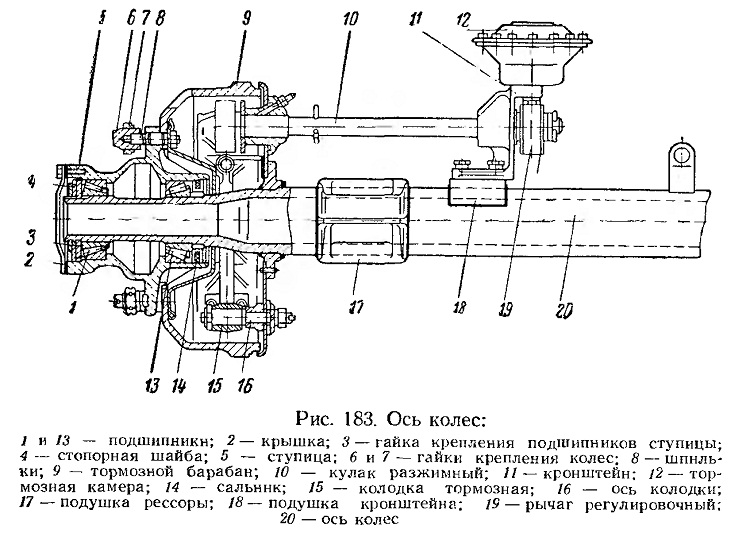

Рис. 18.3. Ось колес
