КАЗ-606А, КАЗ-608. СТЕКЛООЧИСТИТЕЛЬ УСТРОЙСТВО



Ветровые стекла кабины автомобилей-тягачей КАЗ-608 и КАЗ-606А очищаются электрическими стеклоочистителями СЛ101-В (левый) и СЛ102-В (правый). Каждый из них состоит из электромотора МЭ14-А смешанного возбуждения, червячного редуктора, рычажного механизма, резиновой щетки и переключателя.




Электрическая схема стеклоочистителя показана на рис. 178, а его включение в систему — на схемах электрооборудования рис. 134 и 135.

Переключатель стеклоочистителя имеет три положения: выключенное, малая скорость, большая скорость.

Если в момент выключения стеклоочистителя рукояткой переключателя щетка не дошла до края стекла, то мотор продолжает работать и останавливается только при крайнем положении щетки, когда ток прерывается концевым выключателем.

Ток подводится от сети через предохранитель к якорю и обмоткам возбуждения и проходит на массу через переключатель и параллельно через контакты 7 концевого выключателя (см. рис. 178). При работе на большой скорости ток от якоря 5 и сериесной обмотки 4 проходит на массу через контакты K1 переключателя (положение 1 а) и концевой выключатель; ток шунтовой обмотки — через сопротивление 6, контакты K1 и контакты 7 концевого выключателя. После выключения переключателя ток продолжает идти через контакты 7 концевого выключателя до его размыкания рычажным механизмом.

На малой скорости (положение переключателя Iб) ток шунтовой обмотки 2 проходит через контакты к2 и К1, минуя сопротивление 6. На малой скорости число двойных ходов щетки должно быть не менее 25 в минуту; на большой скорости — не менее 45 в минуту. Усилие прижима щетки к стеклу должно быть в пределах 400—550 Г.

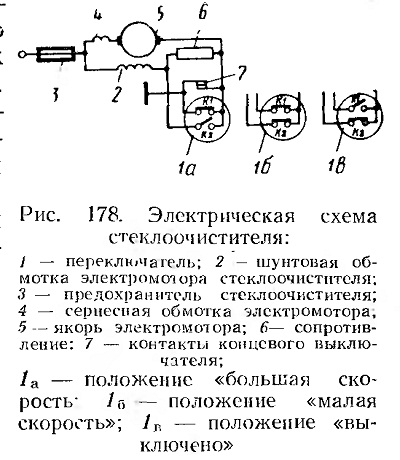

Рис. 178.







ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


Следует иметь в виду, что включением стеклоочистителя при наличии сухой ныли или грязи на стекле можно повредить его поверхность. Резиновые щетки нужно оберегать от попадания масла и топлива. Шарнирные и трущиеся поверхности необходимо смазывать жидким маслом. Для смазки вращающейся оси рычага щетки в болте крепления рычага имеется отверстие. На выступающую закругленную головку болта надета штампованная крышка, которую необходимо сиять для введения смазки, затем надеть обратно. На стеклоочистителях более поздней конструкции болт крепления рычага не имеет отверстия; для введения смазки его необходимо вывернуть.

Отказы в работе стеклоочистителей бывают в основном когда предохранитель срабатывает из-за перегрузки или полного торможения электромотора при скоплении грязи или снега. В этом случае нужно очистить ветровое стекло вручную и включить предохранитель.

При заедании механизма, заклинивании рычагов, неисправности электромотора необходимо снять стеклоочиститель, устранить дефект или отдать его в ремонт.

При зависании щеток электромотора в щеткодержателях следует очистить щетки и щеткодержатели. При износе редуктора необходимо сменить изношенную шестерню.
