КАЗ-606А, КАЗ-608. Проверка аккумуляторной батареи З-СТ-84 нагрузочной вилкой







 Электродвижущая сила полностью заряженного свинцово-кислотного аккумулятора равна 2,1 в.

Таким образом, э. д. с. заряженной батареи с номинальным напряжением 6 в, состоящей из трех элементов, будет приблизительно 6,3 в. Таковым будет показание вольтметра, когда потребители не включены. Когда потребители электроэнергии включены, в батарее образуется внутреннее падение напряжения, пропорциональное силе тока, и напряжение на зажимах аккумуляторной батареи становится меньше.

Для проверки состояния аккумулятора под нагрузкой пользуются нагрузочной вилкой 3 (рис. 152).

Заостренные ножки этого прибора соединены малым сопротивлением 2, рассчитанным таким образом, что при нормальном напряжении аккумулятора через него проходит ток порядка 100—150 а. Параллельно сопротивлению включен вольтметр 4 с двусторонней шкалой.

Острые концы ножек крепко прижимают к полюсам аккумулятора 1. При этом вольтметр должен показывать не менее 1,7—1,8 в и это напряжение должно стабильно держаться в течение 5 сек. Если напряжение меньше 1,7 в (точнее эта цифра указана в инструкции к нагрузочной вилке и зависит от величины сопротивления) или показание вольтметра бистро падает, то аккумулятор разряжен или неисправен.

При обнаружении неисправности хотя бы одного элемента батарею следует поставить на заряд и проверку. Рекомендуется периодически, приблизительно 1 раз в месяц, проверять аккумуляторную батарею нагрузочной вилкой. При этом нужно соблюдать следующие предосторожности:

а) пробки крышек должны быть ввинчены;

б) не следует проверять элемент вилкой более 5 сек во избежание чрезмерного разряда;

в) проверять нагрузочной вилкой необходимо все элементы батареи, иначе проверенные элементы окажутся более разряженными, чем непроверенные; разная степень заряда в батарее нежелательна.

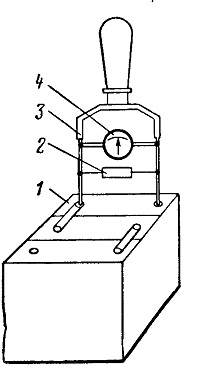

Рис. 152. Проверка аккумуляторной батареи нагрузочной вилкой
