Глава VII
ЭЛЕКТРООБОРУДОВАНИЕ
ОБЩИЕ СВЕДЕНИЯ
Система электрооборудования 12-е, однопроводная. Отрицательный полюс
источников тока и потребителей соединен с металлическими частями шасси и
массой автомобиля.
Схема электрооборудования автомобиля КАЗ-608
Характерные особенности электрооборудования автомобиля КАЗ-608
следующие.
Отрицательный полюс аккумуляторной батареи 6 (рис. 134) соединен с
массой через специальный выключатель 62 (кроме автомобилей первых
выпусков). Амперметр заменен контрольной лампой 26 заряда. Включение
зажигания и пуск двигателя можно производить двумя независимыми
выключателями-замками: выключателем 43, установленным на щитке приборов
кабины, и выключателем 48, закрепленным на опорной поперечине кабины.

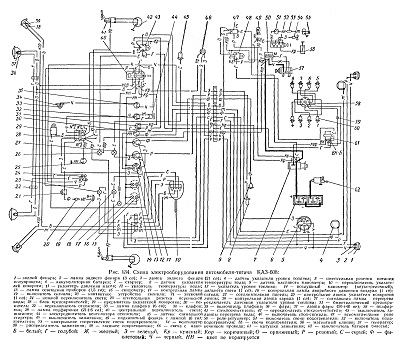

Рис. 134. Схема электрооборудования
автомобиля-тягача КАЗ-608
Гнездо 1 штепсельной розетки 5 питания полуприцепа соединено проводом с
включателем 46 стоп-сигнала для включения ламп полуприцепов производства
других заводов, на которых применяются отдельные лампы для стоп-сигнала
и для задних указателей поворота.
Контрольные приборы, указатели поворота и отопитель включены через
выключатель зажигания, который выключает их после остановки двигателя.
Плафон и лампы освещения приборов включаются только при включенном
положении центрального переключателя света.
Соединения выполнены проводами марки ПГВА с полихлор-виниловой изоляцией
сечением от 1 до 35 мм2. (Относительно проводов высокого напряжения см.
параграф «Система зажигания».)
Сечение проводов цепи масса — аккумуляторная батарея — стартер — 35 мм2;
сечение проводов цепи стартер — реле-регулятор — генератор — 6 мм2,
остальные соединения выполнены проводами сечением от 1 до 2,5 мм2.
Провода собраны в пучки, оплетенные хлопчатобумажной пряжей,
дополнительно защищенные на отдельных участках хлорвиниловой лентой или
трубками. Провода различных пучков соединяются между собой с помощью
соединительных панелей, расположенных на левой стойке каркаса радиатора
в автомобилях КАЗ-608 первых выпусков они были расположены в кабине на
внутренней передней стенке и защищены крышкой).
Аналогичные соединительные панели применены и в других цепях схемы.
