КАЗ-606А, КАЗ-608. Стеклоочистители
Очистка ветровых стекол кабины
автомобиля-тягача КАЗ-608 осуществляется двумя стеклоочистителями,
приводимыми в действие электродвигателями.
Стеклоочиститель (рис. 130) состоит из двухскоростного электродвигателя
7, червячного редуктора 3, рычага 6 со щеткой 1 и переключателя.
Стеклоочиститель снабжен концевым выключателем и биметаллическим
предохранителем. Щетка стеклоочистителя прижата к стеклу пружиной.
Положение щетки на стекле, определяющее зону очистки, изменяется
установкой рычага на оси редуктора.
Электродвигатель и редуктор стеклоочистителя установлены под панелью
приборов, а переключатель — на панели.
Изменение скорости вращения электродвигателя
достигается включением или выключением дополнительного сопротивления в
цепь обмотки возбуждения. Переключение электродвигателя с одной скорости
работы на другую осуществляется переключателем, имеющим три положения:
стеклоочиститель выключен, малая и большая скорости качания щетки.
Концевой выключатель обеспечивает размыкание цепи контактов при
выключенном положении переключателя только после того, как якорь
электродвигателя установит щетку стеклоочистителя в крайнее положение.
Шарнирные соединения стеклоочистителя смазывают смазкой ЦИАТИМ-201.

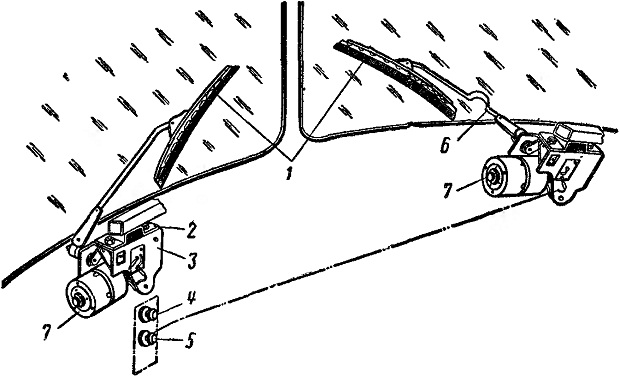

Рис. 130. Стеклоочистители:
1 — щетки: 2 — кронштейн; 3 - редуктор; 4 — переключатель левого
стеклоочистителя; 5 — переключатель правого стеклоочистителя; 6 — рычаг;
7 — электродвигатель
