Каждая дверь снабжена замком (рис. 129), открывающимся снаружи и изнутри кабины. Замок двери является также клином фиксатора, создающего для двери опору на стойке кабины. В запертом положении клин 23 удерживает дверь от вертикальных перемещений, а защелка 12, входящая в зацепление с личинкой па стойке кабины, препятствует открыванию двери.

Изнутри замки могут быть установлены на предохранитель. Левая дверь может быть заперта снаружи ключом, используемым для включения системы зажигания. Наружная ручка двери кабины имеет кнопку 16 При нажатии на кнопку шток 14 давит на рычаг 13, который выводит защелку 12 из зацепления с личинкой. При закрытом ключом 10 замке кнопка не имеет свободного перемещения.

Открыть дверь можно также с помощью внутренней ручки. Для этого следует повернуть ручку на себя. При этом защелка выводится из зацепления с личинкой поводком 8, движение на который передается через тягу 9 и рычаг 13.

При повороте внутренней ручки от себя дверь запирается изнутри на предохранитель.

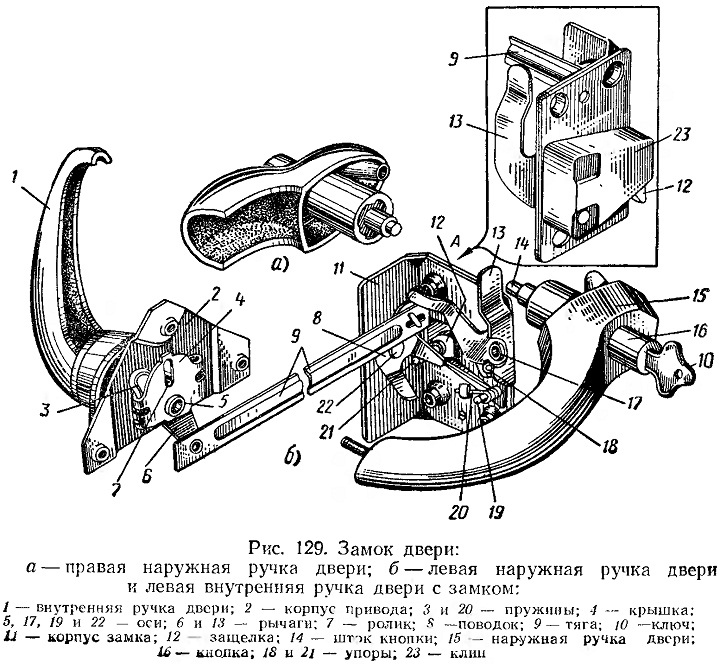

Рис. 129. Замок двери
