КАЗ-606А, КАЗ-608. Стеклоподъемники





Стеклоподъемники служат для подъема и опускания стекла двери (рис. 127). Стеклоподъемник расположен между панелями двери и приводится в действие ручкой 1, установленной на внутренней панели 6.

Вращение от ручки передается через тормозной механизм 3 на ведущую шестерню, а от нее на зубчатый сектор 11- К зубчатому сектору приклепан рычаг 4 с роликом 9 на конце. Ролик входит в паз кулисы 5, на которую опирается обойма 8 с зажатым в ней стеклом. При перемещении кулисы роликом 9 вниз стекло опускается. Усилие, действующее на сектор от веса стекла, частично уравновешено предварительно сжатой пружиной 12.

Тормозное устройство стеклоподъемника позволяет зафиксировать стекло в любом положении. Валик 5 (рис. 128), на квадратном конце которого закрепляют ручку стеклоподъемника, установлен в корпусе 6. В расточку валика входит хвостовик ведущей шестерни 2, находящейся в зацеплении с сектором 1.

В паз хвостовика вставлена пластина 4. На валик 5 свободно надета цилиндрическая пружина 3, входящая в корпус 6 с натягом.

Отогнутые концы пружины входят в паз валика-

При подъеме стекла усилие от валика передается на отогнутый конец пружины и через пластину 4 на ведущую шестерню.

Усилие, действующее на конец пружины, стремится навить пружину на валик и этим самым ослабляет ее натяг в корпусе. Благодаря этому пружина, вращаясь вместе с валиком, испытывает меньшее трение о стенки корпуса 6.

При нахождении стекла в любом положении часть его веса (другая часть воспринимается уравновешивающей пружиной стеклоподъемника) стремится повернуть ведущую шестерню. При этом усилие от шестерни передается через пластину 4 на отогнутый конец пружины, что увеличивает натяг пружины в корпусе. Возросшая вследствие этого сила трения между пружиной и корпусом препятствует произвольному проворачиванию ведущей шестерни и опусканию стекла. Стекло может быть опущено только при вращении ручки, так как при этом ведущей деталью в тормозном устройстве станет валик, действие которого на пружину уменьшает ее натяг и трение в корпусе.

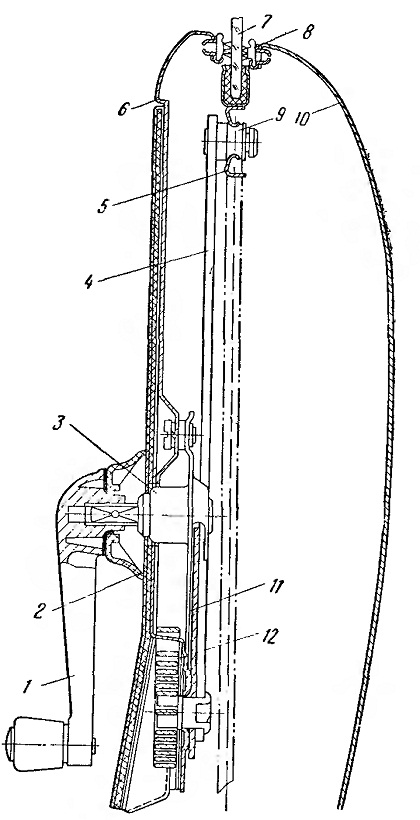

Рис. 127. Стеклоподъемник:
1 — ручка: 2 — корпус; 3 - тормозной механизм; 4 — рычаг; 5 — кулиса; 6 и 10 — панели; 7 — стекло; 8— обойма; 9 — ролик; 11 — зубчатый сектор;
12 — балансирная пружина

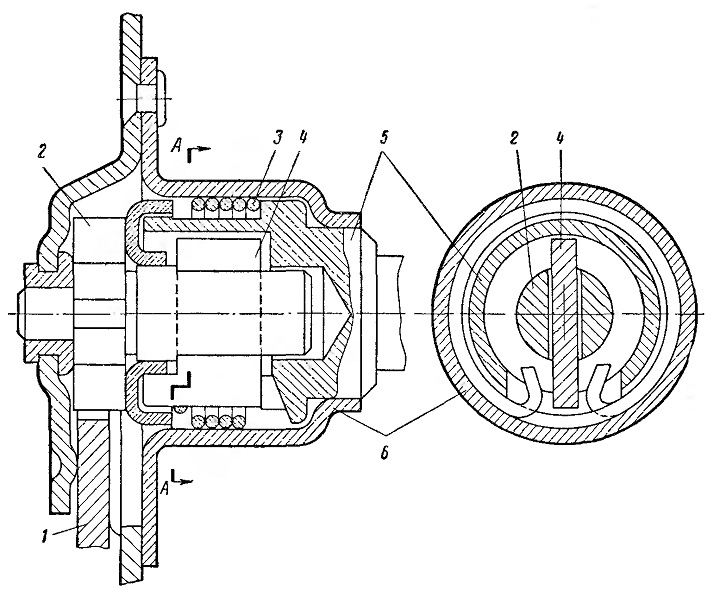

Рис. 128. Тормозное устройство стеклоподъемника
