КАЗ-608. Гидроусилитель рулевого управления





Гидроусилитель рулевого управления служит для облегчения управления автомобилем. При работе усилителя водитель прикладывает к рулевому колесу сравнительно небольшое усилие для поворота управляемых колес. Неработающий усилитель не препятствует управлению автомобилем.

Гидроусилитель состоит из гидравлического насоса 4 (см. рис. 97), силового цилиндра 8, распределителя 9, установленного в продольной тяге 7, и шлангов высокого и низкого давления.

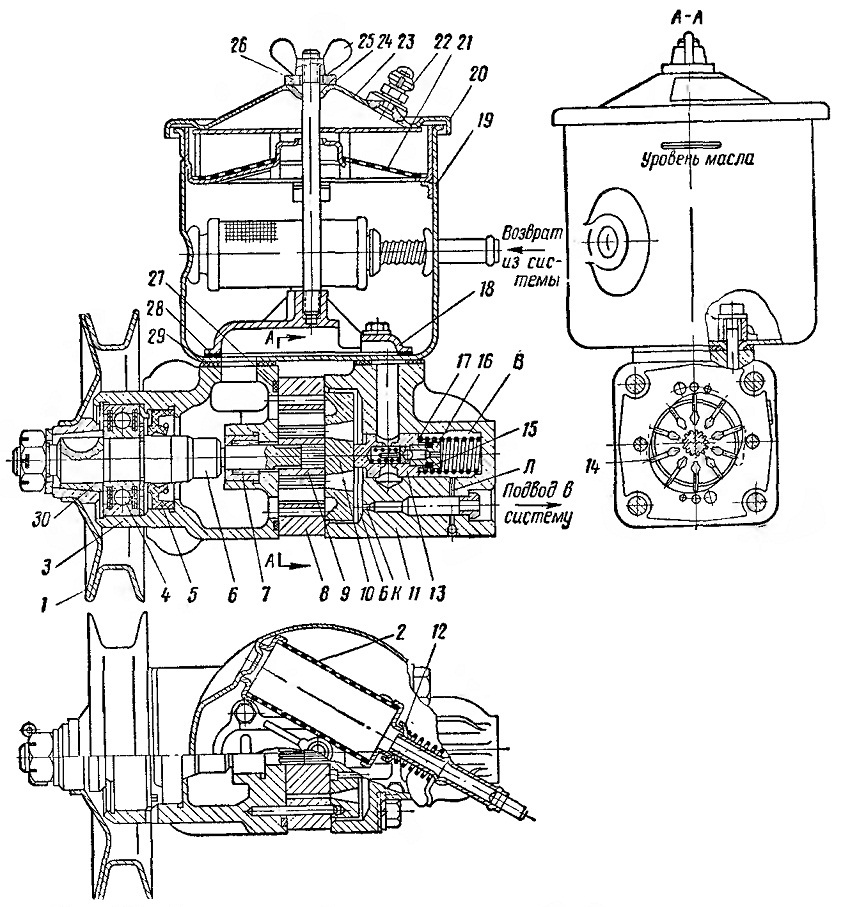

Рис. 101. Гидравлический насос усилителя рулевого управления:
1 - шкив; 2 — фильтр; 3 — корпус; 4 и 7 — подшипники; 5 — сальник; 6 — вал; 8 —статор; 9 — ротор; 10 — распределительный диск; 11 — крышка; 12 — перепускной клапан фильтра; 13 — перепускной клапан насоса; 14 — лопасть ротора; 15 — регулировочные прокладки; 16—седло предохранительного клапана; 17— предохранительный клапан; 18—коллектор; 19 — бачок; 20, 26, 27, 28 и 29—уплотнительные прокладки; 21 — фильтр бачка; 22 — сапун; 23 — крышка бачка; 24 — шайба:
25 — гайка; 30 — втулка
