КАЗ-608. Термостат двигателя
В системе охлаждения может быть установлен
термостат с жидкостным наполнителем (на автомобилях первых выпусков) или
термостат с твердым наполнителем.
В термостате с жидкостным наполнителем клапан начинает открываться при
температуре 72±2°С. Температура полного открытия клапана 84±3°С.
Термостат с твердым наполнителем по сравнению с термостатом с жидкостным
наполнителем обладает большей механической надежностью, стабильностью
характеристики и позволяет применять
герметизированную систему охлаждения с большим
избыточным давлением.
Повышение избыточного давления внутри системы охлаждения позволяет
поднять температуру кипения воды и уменьшить ее потери за счет
испарения.
Термостат с твердым наполнителем (рис. 48) состоит из толстостенного
баллона 1, в котором находится активная масса 2, представляющая собой
церезин (нефтяной воск), смешанный с медным порошком. Над баллоном
размещается направляющая втулка 4 термостата с отверстием для штока 5;
втулка 4 отделена от баллона резиновой диафрагмой 3. Между диафрагмой и
штоком установлен резиновый буфер 11. При нагревании активная масса
плавится, ее объем увеличивается и возникающее давление перемещает
резиновую диафрагму, буфер и шток вверх, открывая клапан 6 и растягивая
пружину 9. Когда клапан термостата открывается, охлаждающая жидкость
поступает в радиатор.
При охлаждении двигателя объем активной массы уменьшается и клапан под
действием пружины 9 закрывается. При закрытом клапане охлаждающая
жидкость идет по малому кругу циркуляции, т. е. возвращается из блока
двигателя через компрессор к водяному насосу. Клапан термостата начинает
открываться при температуре 70±2°С. Полное открытие клапана (поворот на
угол не менее 45°) происходит при температуре охлаждающей жидкости
83±2°С.

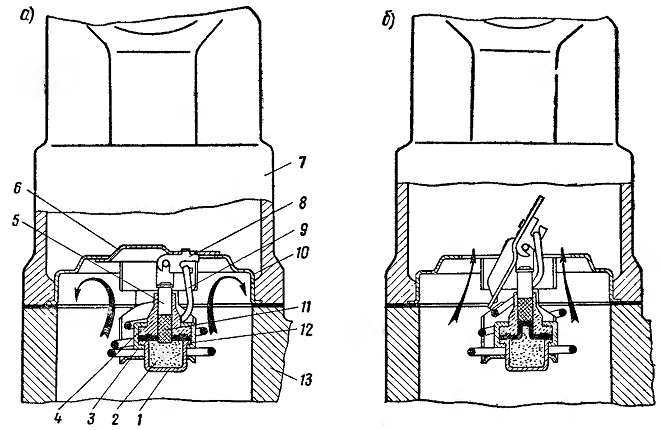

Рис. 48. Схема работы термостата с твердым
наполнителем: а — клапан закрыт; б — клапан открыт;
1 — баллон термостата; 2 — активная масса; 3 — резиновая диафрагма; 4 —
направляющая втулка; 5 — шток; 6 — клапан; 7 — патрубок; 8 — коромысло
клапана; 9 — пружина; 10 — корпус термостата; 11 — резиновый буфер; 12 —
рант; 13 — впускной Патрубок
