КАЗ-606А, КАЗ-608. ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ двигателей ЗИЛ-157КЯ и ЗИЛ-130Я5
Техническое обслуживание кривошипно-шатунного
механизма включает систематическую проверку цилиндропоршневой группы н
подшипников коленчатого вала с целью своевременного выявления
неисправностей, очистку камер сгорания от нагара, подтяжку креплений
головок цилиндров и других соединений.
Существует несколько способов качественной и количественной оценки
технического состояния цилиндропоршневой группы без разборки двигателя.
Качественную оценку можно производить по цвету отработавших газов,
дымлению из маслоналивного патрубка, шумам и стукам в механизмах
двигателя, прнемнстости двигателя и др.
Для количественной оценки нужно пользоваться приборами, позволяющими
определять количество газов, прорывающихся в картер, степень
герметичности цилиндров и потерн компрессии двигателем и др.
Прослушивание шумов и стуков двигателя производится обычно стетоскопом,
проверка компресссии — компрессометром, прорыв газов определяется
газовым счетчиком или ротаметром, а герметичность цилиндров — сжатым
воздухом.
Внешний осмотр и прослушивание работы двигателя на различных числах
оборотов следует производить при всех видах технического обслуживания.
Внимательный осмотр двигателя позволяет своевременно выявлять места
подтекания жидкостей, а также трещины головок и блоков цилиндров. Все
обнаруженные подтекания нужно устранять немедленно, а двигатели с
трещинами головок и блоков направлять в ремонт.
Прослушиванием работающего двигателя при изменении числа его оборотов
можно выявить недопустимые стуки в подшипниках коленчатого вала и
газораспределительном механизме.
При увеличенных зазорах в коренных подшипниках в плоскости расположения
коленчатого вала слышится глухой звук низкого гона. Стук шатунных
подшипников среднего тона, более звонкий, чем у коренных, прослушивается
на стенках блока цилиндров в местах, соответствующих в. м. т. и и. м. т.
При отключении свечи зажигания проверяемого цилиндра стук шатунного
подшипника, как правило, пропадает.
Эксплуатация двигателя со стуками подшипников недопустима.
Контролировать техническое состояние подшипников коленчатого вала в
процессе эксплуатации автомобиля кроме прослушивания можно по давлению
масла в системе смазки.
Основное гидравлическое сопротивление в системе смазки создают
подшипники коленчатого вала. При увеличении зазора в подшипниках
вследствие износа давление в системе смазки уменьшается, поэтому по
величине давления можно косвенно судить о техническом состоянии
подшипников вала.
Давление масла надо проверять при полной заправке системы смазки и
исправном масляном насосе. Давление проверяют с помощью контрольного
манометра, подключаемого к главной масляной магистрали двигателя. Для
подключения манометра можно использовать наружную трубку, идущую от
главной масляной магистрали к компрессору.. Отъединив трубку от
компрессора, ее нужно с помощью шланга соединить с контрольным
манометром.
Давление в системе смазки при 1000 об/мин коленчатого вала прогретого
двигателя КАЗ-608 должно быть не менее 1,5 кГ/см2, двигателя КАЗ-606А
—не менее 1,0 кГ/см2.
На двигателе КАЗ-606А прокладки, установленные под крышками подшипников,
служат не для регулировки зазора в подшипниках, а для компенсации
ослабления посадки вкладышей в постелях. Прокладки удаляются из-под
крышек всех подшипников, как правило, при первой замене поршневых колец.
При удалении прокладок необходимо контролировать зазор между шейкой вала
и вкладышем при помощи пластины-щупа из латунной фольги. Уменьшение
зазора вследствие деформации вкладышей после удаления прокладок приводит
к выкрашиванию баббита и повреждению подшипника.
Для проверки зазора необходимо слить масло из картера двигателя и снять
поддон картера; вывернуть все свечи зажигания и ослабить затяжку болтов
крепления крышек всех коренных н шатунных
подшипников, чтобы облегчить проворачивание коленчатого вала пусковой
рукояткой. После этого снять крышку проверяемого подшипника, тщательно
очистить шейку и вкладыш в крышке
и, смазав пластину-щуп жидким маслом, положить ее поперек вкладыша в его
центре. Пластнна-щуп должна быть толщиной 0,10—0,12 мм, шириной 13 мм и
длиной на 5 мм меньше ширины подшипника. Поставить крышку с
пластиной-щупом на место и затянуть болты крепления крышки, одновременно
проворачивая коленчатый вал пусковой рукояткой. Если коленчатый вал
проворачивается с трудом или совсем не проворачивается, это означает,
что зазор не превышает нормы. Легкое и свободное вращение вала
свидетельствует о наличии чрезмерно большого зазора. После проверки
зазора вынуть из подшипника пластину-щуп и проверить зазоры в других
подшипниках коленчатого вала.
Если зазор между вкладышем н шейкой вала больше 0,10—0,12 мм, необходимо
заменить оба вкладыша — верхний и нижний, обязательно устанавливая
прокладки под крышку подшипника.
Болты и гайки крепления головок цилиндров в период обкатки автомобилей
следует подтягивать при каждом техническом обслуживании в течение первых
6000 км пробега (рис. 22). В дальнейшем болты и гайки крепления головок
цилиндров необходимо подтягивать только при обнаружении пропуска
охлаждающей жидкости или газов.
Болты крепления головок цилиндров на двигателях КАЗ-608 и КАЗ-606А
подтягивают на холодном двигателе, так как при остывании алюминиевая
головка уменьшает свои линейные размеры в большей степени, чем стальные
болты. Момент затяжки болтов крепления головок цилиндров двигателя
КАЗ-608 при температуре двигателя ниже минус 5°С должен быть 7—7,5 кГм,
а при температуре плюс 20—25°С — 9 кГм.
Момент затяжки болтов головки цилиндров двигателя КАЗ-606А должен
составлять 10—12 кГм.
При неправильной или неполной затяжке головок цилиндров нарушается
герметичность камер сгорания и появляется опасность пробивания прокладки
головки цилиндров в тех местах, где она слабо зажата. Если прокладка
повреждена, жидкость из системы охлаждения попадает в цилиндры,
двигатель пускается с трудом и неустойчиво работает на малых оборотах.
Гайки крепления головок цилиндров необходимо подтягивать
динамометрическим ключом, а при его отсутствии ключом, имеющимся в
комплекте инструмента, усилием одной руки, без рывков.
При неправильной эксплуатации автомобилей (несоблюдение теплового
режима, использование нерекомендованных заводом сортов топлива и масла и
др.) на поверхностях камер сгорания откладывается слой нагара,
способствующий возникновению детонации, перегревов двигателя, падению
мощности и увеличению расхода топлива. При появлении признаков отложения
нагара головку цилиндров следует снять и удалить нагар с поверхностей
камер сгорания и днищ поршней. Нагар следует удалять при помощи
металлических скребков или щеток осторожно, не допуская попадания
кусочков нагара в зазор между днищем поршня и цилиндром. Попавшие в
зазор частички нагара при последующей работе двигателя могут привести к
образованию царапин на гильзах, поршнях и поршневых кольцах.
При каждом техническом обслуживании (кроме ежедневного) необходимо
проверять крепления двигателя к раме.
Момент затяжки гаек болтов 10 задней опоры
двигателя КАЗ-608 (см. рис. 13) должен быть равен 20—25 кГм, а гаек
болтов 3 передней подвески и гаек болтов 11 задней подвески — 8—10 кГм.
При ощутимом уменьшении мощности двигателя и увеличении расхода масла
необходимо проверить техническое состояние цилиндропоршневой группы.

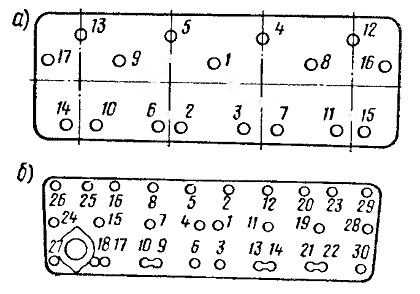

Рис. 22. Последовательность затягивания болтов и
гаек крепления головки цилиндров двигателя: а — КАЗ-608; б —КАЗ-606А
