КАМАЗ-6522 (6х6) - Технические характеристики

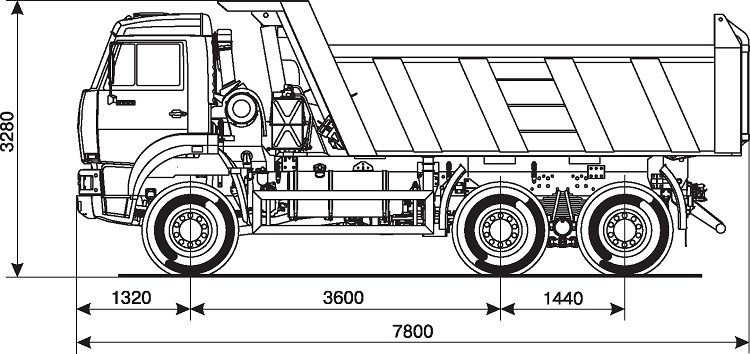

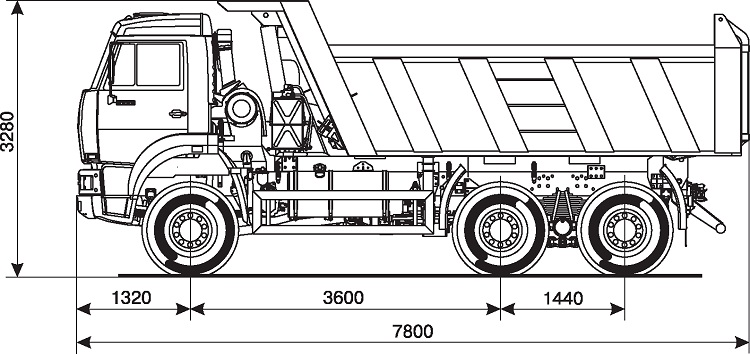

Размеры в скобках для автомобиля снаряженной массы.
Весовые параметры и нагрузки:
Снаряженная масса автомобиля, кг .....................................
13950
— нагрузка на передний мост, кг
........................................... 5950
— нагрузка на заднюю тележку, кг .......................................
8000
Грузоподъемность автомобиля, кг ......................... 13400 (*19000)
Полная масса автомобиля, кг .................................. 27500
(*33100)
— нагрузка на передний мост, кг
........................................... 7500
— нагрузка на заднюю тележку, кг ...................... 20000 (*25600)
Полная масса прицепа, кг
....................................................... 20000
Полная масса автопоезда, кг ................................... 47500
(*53100)
Двигатель:
Модель................................................................
740.61-320 (Евро-3)
Тип.....................................................дизельный с
турбонаддувом,
с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) .............. 235 (320)
при частоте вращения коленчатого вала, об/мин................ 1900
Максимальный полезный
крутящий момент, Нм (кг-см) .........................................
1373 (140)
при частоте вращения коленвала, об/мин ............................ 1300
Расположение и число цилиндров .........................V-образное, 8
Рабочий объем, л
.......................................................................
11,76
Диаметр цилиндра и ход поршня, мм ...............................
120/130
Степень сжатия
...........................................................................
16,8
Система питания:
Вместимость топливного бака,
л................................................350
Электрооборудование:
Напряжение,
B................................................................................24
Аккумуляторы, В/А-ч
.........................................................2x12/190
Генератор, В/Вт
....................................................................
28/2000
Сцепление:
Тип.................................................диафрагменное,
однодисковое
Привод.............................. гидравлический с пневмоусилителем
Коробка передач:
Модель...............................................................................
ZF 16S 151
Тип................................механическая, шестнадцатиступенчатая
Управление .................................. механическое,
дистанционное
Передаточные числа на передачах:
1
2
3
4
5
6
7
8
ЗХ
13,80
9,49
6,53
4,57
3,02
2,08
1,43
1,00
12,92
11,54
7,93
5,46
3,82
2,53
1,74
1,20
0,84
10,80
Раздаточная коробка:
Тип............................................механическая, ZF STEYR
1600/300,
двухступенчатая с блокируемым межосевым дифференциалом
Управление ............................................................
пневматическое
Передаточные числа:
— первая передача (низшая)
.................................................. 1,536
— вторая передача (высшая)
..................................................0,890
Главная передача:
Тип....................двойная, с центральной конической передачей
и планетарными колесными передачами Передаточное отношение**
....................................... 6,88 или 5,55
Тормоза:
Привод....................................................................пневматический
Размеры: диаметр барабана, мм
................................................420
Ширина тормозных накладок,
мм............................................. 180
Суммарная площадь тормозных накладок, см2 ..................... 7200
Колеса и шины:
Тип
колес............................................................................
дисковые
Тип шин..............................................пневматические,
камерные
Размер обода
............................................................ 8,5-20
(216-508)
Размер шин .......................................................12,00
R20 (320 R508)
Кабина:
Тип............................................... расположенная над
двигателем,
с высокой крышей
Исполнение .................................................... без
спального места
Самосвальная платформа:
Объем платформы,
м3....................................................................
12
Угол подъема платформы,
град....................................................50
Направление разгрузки
..........................................................назад
Характеристика а/м полной массой 27500 кг:
Максимальная скорость, не менее,
км/ч...................................85
Угол преодолеваемого подъема, не менее, % (град) ......... 25 (14)
Внешний габаритный радиус поворота, м.............................. 12,5
* Допускается конструкцией при движении по дорогам с осевой нагрузкой
130 кН (13 тс).
** В зависимости от комплектации.
