КАМАЗ-6522 (6х6) - Технические характеристики

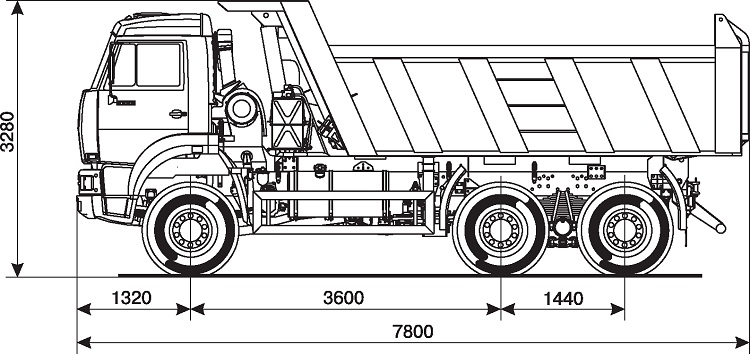

Размеры в скобках для автомобиля снаряженной массы.







Весовые параметры и нагрузки:

Снаряженная масса автомобиля, кг ..................................... 13950

— нагрузка на передний мост, кг ........................................... 5950

— нагрузка на заднюю тележку, кг ....................................... 8000

Грузоподъемность автомобиля, кг ......................... 13400 (*19000)

Полная масса автомобиля, кг .................................. 27500 (*33100)

— нагрузка на передний мост, кг ........................................... 7500

— нагрузка на заднюю тележку, кг ...................... 20000 (*25600)
Двигатель:

Модель................................................................ 740.61-320 (Евро-3)

Тип.....................................................дизельный с турбонаддувом,

с промежуточным охлаждением наддувочного воздуха

Максимальная полезная мощность, кВт (л. с.) .............. 235 (320)

при частоте вращения коленчатого вала, об/мин................ 1900

Максимальный полезный

крутящий момент, Нм (кг-см) ......................................... 1373 (140)

при частоте вращения коленвала, об/мин ............................ 1300

Расположение и число цилиндров .........................V-образное, 8

Рабочий объем, л ....................................................................... 11,76

Диаметр цилиндра и ход поршня, мм ............................... 120/130

Степень сжатия ........................................................................... 16,8
Система питания:

Вместимость топливного бака, л ................................................ 350
Электрооборудование:

Напряжение, B................................................................................24

Аккумуляторы, В/А-ч .........................................................2x12/190

Генератор, В/Вт .................................................................... 28/2000

Сцепление:

Тип.................................................диафрагменное, однодисковое

Привод.............................. гидравлический с пневмоусилителем
Коробка передач:

Модель............................................................................... ZF 16S 151

Тип................................механическая, шестнадцатиступенчатая

Управление .................................. механическое, дистанционное

Передаточные числа на передачах:





1

2

3

4

5

6

7

8

ЗХ

13,80

9,49

6,53

4,57

3,02

2,08

1,43

1,00

12,92

11,54

7,93

5,46

3,82

2,53

1,74

1,20

0,84

10,80





Раздаточная коробка:

Тип.......................................... механическая, ZF STEYR 1600/300,

двухступенчатая с блокируемым межосевым дифференциалом

Управление ............................................................ пневматическое

Передаточные числа:

— первая передача (низшая) .................................................. 1,536

— вторая передача (высшая) ..................................................0,890
Главная передача:

Тип....................двойная, с центральной конической передачей

и планетарными колесными передачами Передаточное отношение** ....................................... 6,88 или 5,55

Тормоза:

Привод....................................................................пневматический

Размеры: диаметр барабана, мм ................................................420

Ширина тормозных накладок, мм............................................. 180

Суммарная площадь тормозных накладок, см2 ..................... 7200
Колеса и шины:

Тип колес............................................................................ дисковые

Тип шин..............................................пневматические, камерные

Размер обода ............................................................ 8,5-20 (216-508)

Размер шин .......................................................12,00 R20 (320 R508)





Кабина:

Тип............................................... расположенная над двигателем,

с высокой крышей

Исполнение .................................................... без спального места
Самосвальная платформа:

Объем платформы, м3.................................................................... 12

Угол подъема платформы, град....................................................50

Направление разгрузки ..........................................................назад

Характеристика а/м полной массой 27500 кг:

Максимальная скорость, не менее, км/ч...................................85

Угол преодолеваемого подъема, не менее, % (град) ......... 25 (14)

Внешний габаритный радиус поворота, м.............................. 12,5
* Допускается конструкцией при движении по дорогам с осевой нагрузкой 130 кН (13 тс).

** В зависимости от комплектации.
