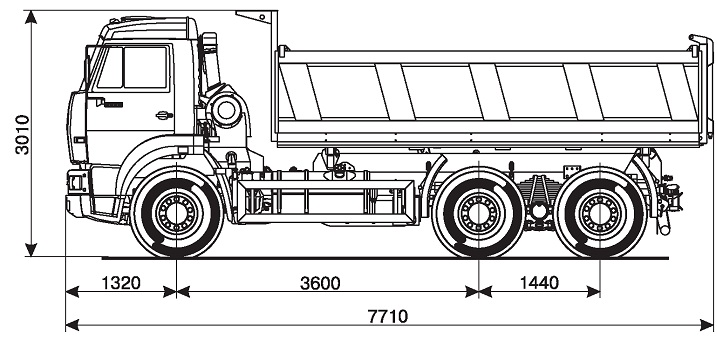

КАМАЗ-6520-60 (6х4) - Технические характеристики
Размеры в скобках для автомобиля снаряженной массы.
Весовые параметры и нагрузки:
Снаряженная масса автомобиля, кг .....................................
12350
— нагрузка на переднюю ось, кг
............................................ 4750
— нагрузка на заднюю тележку, кг .......................................
7600
Грузоподъемность автомобиля, кг ......................... 14300 (*20000)
Полная масса автомобиля, кг .................................. 26800
(*32500)
— нагрузка на переднюю ось, кг ............................... 6800
(*7500)
— нагрузка на заднюю тележку, кг ...................... 20000 (*25000)
Полная масса прицепа, кг
....................................................... 20000
Полная масса автопоезда, кг ................................... 46800
(*52500)
Двигатель:
Модель................................................................
740.60-360 (Евро-3)
Тип.....................................................дизельный с
турбонаддувом,
с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) .............. 265 (360)
при частоте вращения коленчатого вала, об/мин................ 1900
Максимальный полезный
крутящий момент, Нм (кг-см) .........................................
1570 (160)
при частоте вращения коленвала, об/мин ................. 1300.1350
Расположение и число цилиндров ..........................V-образное, 8
Рабочий объем, л
.......................................................................
11,76
Диаметр цилиндра и ход поршня, мм ...............................
120/130
Степень сжатия
...........................................................................
16,8
Система питания:
Вместимость топливного бака,
л................................................350
Электрооборудование:
Напряжение, B
................................................................................
24
Аккумуляторы, В/А-ч
.........................................................2x12/190
Генератор, В/Вт
....................................................................
28/2000
Сцепление:
Тип.................................................диафрагменное,
однодисковое
Привод.............................. гидравлический с пневмоусилителем
Коробка передач:
Модель...............................................................................
ZF 16S 151
Тип................................механическая, шестнадцатиступенчатая
Управление .................................. механическое,
дистанционное
Передаточные числа на передачах:
1
2
3
4
5
6
7
8
ЗХ
13,80
9,59
6,81
4,58
3,01
2,09
1,49
1,00
13,17
11,55
8,02
5,70
3,84
2,52
1,75
1,24
0,84
11,03
Главная передача:
Тип....................двойная, с центральной конической передачей
и планетарными колесными передачами Передаточное
отношение..........................................................5,11
Тормоза:
Привод....................................................................пневматический
Размеры: диаметр барабана, мм
................................................420
Ширина тормозных накладок,
мм............................................. 180
Суммарная площадь тормозных накладок, см2 ..................... 7200
Колеса и шины:
Тип
колес............................................................................
дисковые
Тип шин..............................................пневматические,
камерные
Размер обода
............................................................ 8,5-20
(216-508)
Размер шин .......................................................12,00
R20 (320 R508)
Кабина:
Тип............................................... расположенная над
двигателем,
с высокой крышей
Исполнение .................................................... без
спального места
Самосвальная платформа:
Объем платформы,
м3................................................................. 10,5
Угол подъема платформы,
град....................................................50
Направление разгрузки
.........................................трехстороннее
Характеристика а/м полной массой 26800 кг:
Максимальная скорость, не менее,
км/ч...................................90
Угол преодолеваемого подъема, не менее, % ............................25
Внешний габаритный радиус поворота, м................................9,3
* Допускается конструкцией при движении по дорогам с осевой нагрузкой
130 кН (13 тс).
