КАМАЗ-6520-19 (6х4) - Технические характеристики

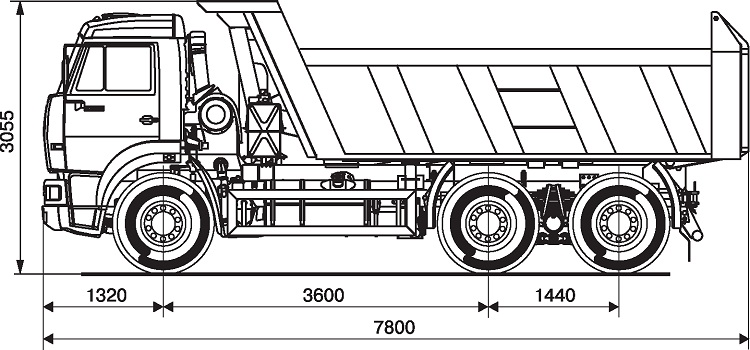

Размеры в скобках для автомобиля снаряженной массы.
Весовые параметры и нагрузки:
Снаряженная масса автомобиля, кг .....................................
12950
— нагрузка на переднюю ось, кг
............................................ 5230
— нагрузка на заднюю тележку, кг .......................................
7720
Грузоподъемность автомобиля, кг ......................... 14400 (*20000)
Полная масса автомобиля, кг .................................. 27500
(*33100)
— нагрузка на переднюю ось, кг ............................... 7500
(*7500)
— нагрузка на заднюю тележку, кг ...................... 20000 (*25600)
Полная масса прицепа, кг
....................................................... 20000
Полная масса автопоезда, кг ................................... 47500
(*53100)
Двигатель:
Модель........................................... CUMMINS ISLe +350
(Евро-3)
Тип.....................................................дизельный с
турбонаддувом,
с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) ........... 251,7 (342)
при частоте вращения коленчатого вала, об/мин................2100
Максимальный полезный
крутящий момент, Нм (кг-см) ......................................
1534,9 (156)
при частоте вращения коленвала, об/мин ............................ 1400
Расположение и число цилиндров ................................. рядное,
6
Рабочий объем, л
...........................................................................
8,9
Система питания:
Вместимость топливного бака, л
................................................ 350
Электрооборудование:
Напряжение, B
................................................................................
24
Аккумуляторы, В/А-ч
.........................................................2x12/190
Генератор, В/Вт
....................................................................
28/2000
Сцепление:
Тип.................................................диафрагменное,
однодисковое
Привод.............................. гидравлический с пневмоусилителем
Коробка передач:
Модель...............................................................................
ZF 16S 151
Тип................................механическая, шестнадцатиступенчатая
Управление .................................. механическое,
дистанционное
Передаточные числа на передачах:
1
2
3
4
5
6
7
8
ЗХ
13,80
9,59
6,81
4,58
3,01
2,09
1,49
1,00
13,17
11,55
8,02
5,70
3,84
2,52
1,75
1,24
0,84
11,03
Главная передача:
Тип....................двойная, с центральной конической передачей
и планетарными колесными передачами Передаточное
отношение.......................................... 5,55 или 5,11
Тормоза:
Привод....................................................................пневматический
Размеры: диаметр барабана, мм
................................................420
Ширина тормозных накладок,
мм............................................. 180
Суммарная площадь тормозных накладок, см2 ..................... 7200
Колеса и шины:
Тип
колес............................................................................
дисковые
Тип шин..............................................пневматические,
камерные
Размер обода** .................................... 8,5-20 (216-508) или
9,0-22,5
Размер шин** ..................... 12,00 R20 (320 R508) или 315/80 R22,5
Кабина:
Тип............ расположенная над двигателем, с высокой крышей
Исполнение .................................................... без
спального места
Самосвальная платформа:
Объем платформы,
м3....................................................................
12
Угол подъема платформы,
град....................................................50
Направление разгрузки
..........................................................назад
Характеристика а/м полной массой 27500 кг:
Максимальная скорость, не менее,
км/ч...................................90
Угол преодолеваемого подъема, не менее, % ............................25
Внешний габаритный радиус поворота, м................................9,3
* Допускается конструкцией при движении по дорогам с осевой нагрузкой
130 кН (13 тс).
** В зависимости от комплектации автомобиля.
