КАМАЗ-6522 (6х6) - Технические характеристики

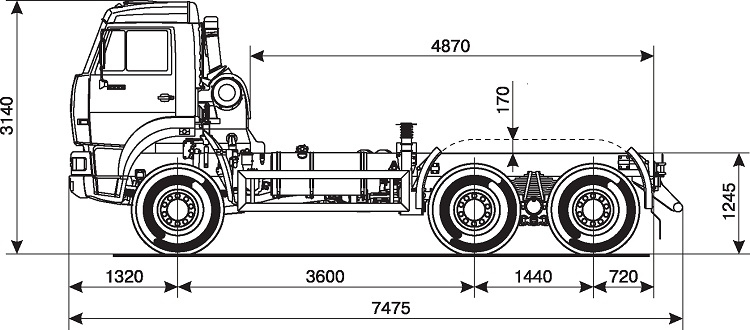

Размеры в скобках для автомобиля снаряженной массы.
Весовые параметры и нагрузки:
Снаряженная масса шасси, кг
............................................... 10200
— нагрузка на передний мост, кг
........................................... 5050
— нагрузка на заднюю тележку, кг .......................................
5150
Допустимая масса надстройки с грузом, кг.......... 17150 (*22750)
Полная масса автомобиля, кг .................................. 27500
(*33100)
— нагрузка на передний мост, кг
........................................... 7500
— нагрузка на заднюю тележку, кг ...................... 20000 (*25600)
Двигатель:
Модель................................................................
740.61-320 (Евро-3)
Тип.....................................................дизельный с
турбонаддувом,
с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) .............. 235 (320)
при частоте вращения коленчатого вала, об/мин................ 1900
Максимальный полезный
крутящий момент, Нм (кг-см) .........................................
1373 (140)
при частоте вращения коленвала, об/мин ............................ 1300
Расположение и число цилиндров .........................V-образное, 8
Рабочий объем, л
.......................................................................
11,76
Диаметр цилиндра и ход поршня, мм ...............................
120/130
Степень сжатия
...........................................................................
16,8
Система питания:
Вместимость топливного бака, л . 350
Электрооборудование:
Напряжение, B
................................................................................
24
Аккумуляторы, В/А-ч
.........................................................2x12/190
Генератор, В/Вт
....................................................................
28/2000
Сцепление:
Тип ................................................. диафрагменное,
однодисковое
Привод .............................. гидравлический с пневмоусилителем
Коробка передач:
Модель...............................................................................
ZF 16S 151
Тип ................................ механическая,
шестнадцатиступенчатая
Управление .................................. механическое,
дистанционное
Передаточные числа на передачах:
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ЗХ |
|
13,80 |
9,49 |
6,53 |
4,57 |
3,02 |
2,08 |
1,43 |
1,00 |
12,92 |
|
11,54 |
7,93 |
5,46 |
3,82 |
2,53 |
1,74 |
1,20 |
0,84 |
10,80 |
Раздаточная коробка:
Тип.......................................... механическая, ZF STEYR
1600/300,
двухступенчатая с блокируемым межосевым дифференциалом
Управление ............................................................
пневматическое
Передаточные числа:
— первая передача (низшая)
.................................................. 1,536
— вторая передача (высшая)
..................................................0,890
Главная передача:
Тип ..............................................................
двойная, с центральной
конической передачей и планетарными колесными передачами
Передаточное отношение** ....................................... 6,88
или 5,55
Тормоза:
Привод....................................................................пневматический
Размеры: диаметр барабана, мм
................................................420
Ширина тормозных накладок,
мм............................................. 180
Суммарная площадь тормозных накладок, см2 ..................... 7200
Колеса и шины:
Тип
колес............................................................................
дисковые
Тип шин..............................................пневматические,
камерные
Размер обода
............................................................ 8,5-20
(216-508)
Размер шин .......................................................12,00
R20 (320 R508)
Кабина:
Тип............................................... расположенная над
двигателем,
с высокой крышей
Исполнение .................................................... без
спального места
Характеристика а/м полной массой 27500 кг:
Максимальная скорость, не менее,
км/ч...................................85
Угол преодолеваемого подъема, не менее, % (град) ......... 25 (14)
Внешний габаритный радиус поворота, м.............................. 12,5
* Допускается конструкцией при движении по дорогам с осевой нагрузкой
130 кН (13 тс).
** В зависимости от комплектации.
