ХАРАКТЕРИСТИКА И УСТРОЙСТВО КАБИНЫ АВТОМОБИЛЯ УРАЛ-4320





Двери кабины автомобиля Урал-4320



Двери кабины оборудованы, замками и стеклоподъемниками. При закрывании двери верхний направляющий шип 6 (рис. 8.7) замка Входит в паз фиксатора и предохраняет дверь от провисания. Собачка 8 замка входит в соприкосновение с фиксатором 7 двери и, поворачиваясь, запирает дверь. В этом положении собачка фиксируется защелкой 9 и фиксатором 10.



Замки дверей в закрытом положении могут быть зафиксированы, Для этого необходимо повернуть рукоятки привода замков на себя. При закрытых замках поводок 3 замка стопорит защелку не позволяя ей выйти из зацепления с фиксатором. Замок двери водителя, кроме того» может закрываться снаружи специальным ключом. Открывают замок двери поворотом рукоятки привода замка от себя или нажатием на кнопку наружной ручки. При этом защелка освобождает фиксатор и собачка под действием пружины 11 возвращается в исходное положение. Фиксатор двери укреплен на замочной стойке двумя болтами и винтом, допускающим его регулировку по высоте и по глубине. Окна дверей снабжены опускающимися и поворотными стеклами. Стекла дверей опускаются и поднимаются подъемными механизмами рычажного типа.

Сиденья водителя и пассажиров раздельные. Амортизируются с помощью резиновых ремней и губчатой резины. Положение- сиденья водителя можно регулировать, перемещая его вперед или назад. Предел регулирования 90 мм. Рукоятка для регулирования находится с левой стороны подставы; сиденье в нужном положении фиксируется. Спинка сиденья водителя имеет регулировку угла наклона Регулировка производится винтовым соединением спинки с каркасом сиденья.

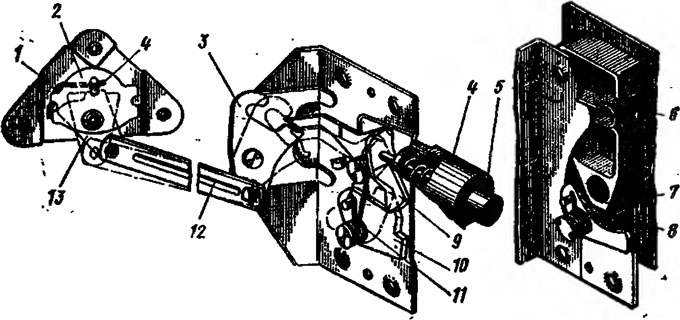

Рис. 8.7. Замок двери автомобиля Урал-4320;
1 —корпус привода: 2 — кронштейн привода: 3-поводок замка: 4 — наружная ручка; двери; 5 —кнопка; 6-направляющий шип; 7 — фиксатор двери (уставов); 8 — собачка замка; 9 - защелка; 10 фиксатор защелки; 11 — пружина замка 12 —тяга привода;1
13— храповик привода
