Устройство и работа приборов привода тормозов прицепа автомобилей КаМАЗ-5320 и Урал-4320       Соединительная головка типа А однопроводного привода тормозов прицепа автомобилей КаМАЗ-5320 и Урал-4320   Соединительная головка типа А соединяет магистраль однопроводного пневматического привода тормозов прицепа, а также автоматически закрывает соединительную магистраль тягача при самопроизвольном разъединении головок (например, при отрыве прицепа). Головка автомобиля-тягача типа А (рис. 7.25) стыкуется о головкой типа Б прицепа. Головка имеет клапан 3, который в разъединенной головке закрыт под действием пружины 2, а в соединенной — открыт с помощью штифта 5 головки прицепа.

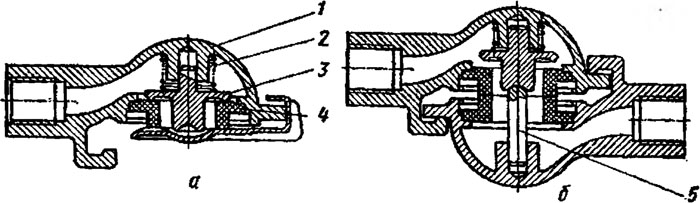

Рис. 7.25. Соединительные головки типа А и Б:
а — соединительная головка тягача типа А; б — соединительная головка тягача типа А в прицела типа Б; 1 — корпус; 2 — пружина клапана; г— обратный клапан; 4 — седло клапана; 5 — штифт
