Устройство и работа карданной передачи автомобилей КаМАЗ-5320 и Урал-4320





Карданная передача автомобиля Урал-4320



Карданная передача автомобиля Урал-4320 (рис, 4.19) состоит из передачи к раздаточной коробке 1, передачи к среднему 8, заднему 7 и переднему 9 ведущим мостам. Кроме того, от раздаточной коробки крутящий момент передается к лебедке карданной передачей, состоящей из трех валов 2, 4, 6 с карданными шарнирами и двух промежуточных опор 3, 5. Карданная передача открытого типа по устройству аналогична описанная выше для автомобиля КамАЗ-5320, но отличается размерами валов и присоединительными фланцами, а также усиленной защитой шлицевых соединений от попадания влаги и грязи.

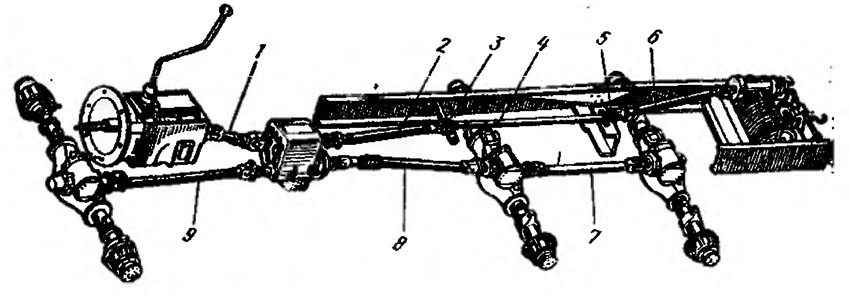

рис. 4,19. Карданная передача автомобиля Урал-4320;
1 — передача к Раздаточной коробке; 2, 4, 6 —валы передачи к лебедке; 3, 5— промежуточные опори карданной передачи к лебедке; 7 — передача к заднему мосту; 8 — передача к среднему мосту; 9— передача к переднему мосту
