Устройство и работа привода сцепления автомобиля КамАЗ-5320







Пневмогидравлический усилитель сцепления автомобиля КаМАЗ-5320







Пневмогидравлический усилитель крепится на картере сцепления (см. рис. 4.3) с правой стороны силового агрегата.

Корпус усилителя (рис. 4.5) состоит на двух частей. Передняя (правая на рис. 4.5) часть корпуса 14 выполнена из алюминиевого сплава, а задняя 5 — из чугуна. Между частями корпуса установлена прокладка, которая одновременно является диафрагмой 9 следящего устройства, размещенного над цилиндром пневматического усилителя.







Следящее устройство сцепления автомобиля КаМАЗ-5320



Следящее устройство обеспечивает автоматическое изменение давления воздуха на пневматический поршень 12 в зависимости от усилия нажатия на педаль сцепления. К основным частям следящего устройства относятся следящий поршень 7 с уплотнительной манжетой, впускной 10 и выпускной 11 клапаны, диафрагма 9 и пружины.

Когда педаль сцепления отпущена (сцепление включено), пневматический поршень 12 и поршень 4 выключения сцепления находятся в крайнем правом (переднем) положении (пневматический поршень занимает это положение под действием возвратной пружины). Давление в полости перед поршнем а за поршнем соответствует атмосферному. Положение поршня 4 выключения сцепления определяется упором его толкателя в днище пневматического поршня. В следящем устройстве при этом выпускной клапан 11 открыт, а впускной 10 закрыт.

При нажатии на педаль сцепления рабочая жидкость поступает под давлением к отверстию А, создавая давление в полости цилиндра выключения сцепления и у торца следящего поршня 7. Под давлением рабочей жидкости следящий поршень воздействует на клапанное устройство таким образом, что выпускной клапан 11 закрывается, а впускной 10 открывается, пропуская сжатый воздух, поступающий по трубопроводам к отверстию Б в корпусе пневмогидравлического усилителя. Под давлением сжатого воздуха пневматический поршень 12 перемещается, воздействуя на шток поршня. В результате на толкатель поршня 2 выключения сцепления действует суммарное усилие, обеспечивающее полное выключение сцеплении при нажатии водителем на педаль с силой около 200 Н (20 кгс)

При отпускании педали давление перед следящим поршнем 7 падает, в результате в следящем устройстве перекрывается впускной и открывается выпускной клапан. Сжатый воздух из полости за пневматическим поршнем постепенно стравливается в атмосферу, воздействие поршня на шток уменьшается и осуществляется плавное включение сцепления.

При отсутствии сжатого воздуха в пневматической системе сохраняется возможность управления сцеплением, так как выключение сцепление может быть осуществлено за счет давления только в гидравлической части усилителя. При этом усилие на педали, создаваемое водителем, должно быть около 600 Н (60 кгс).

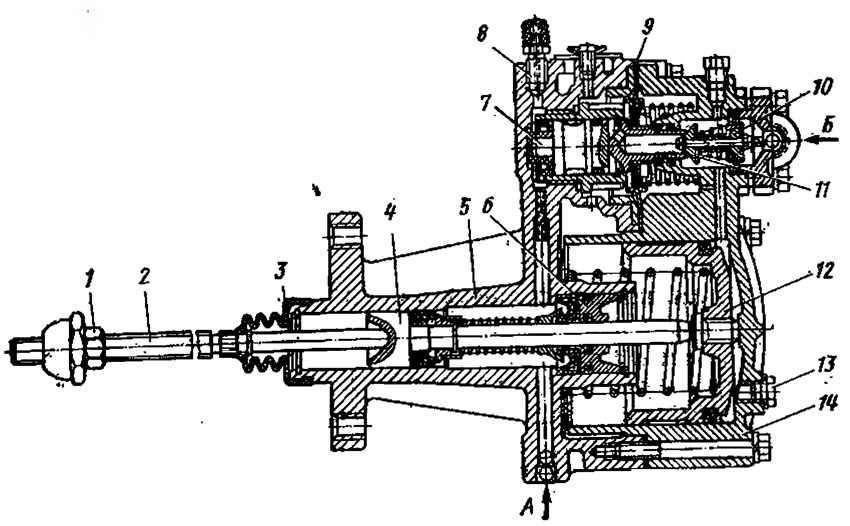

Рис. 4.5. Пневмогидравлический усилитель:
1— сферическая гайка с контргайкой; 2—толкатель поршня выключения сцепления: 3 — защитный чехол; 4— поршень выключения сцепления; 5 — задняя часть корпуса; 6 — комбинированное уплотнение; 7 — следящий поршень; 8 — перепускной клапан с колпачком; 9 — диафрагма следящего устройства: 10—впускной клапан; 11 — выпускной
клапан; 12 — пневматический поршень; 13—пробка отверстия для слива конденсата  14 — передняя часть корпуса; А — отверстие для подвода рабочей жидкости;
Б- отверстие для подвода сжатого воздуха
