СЦЕПЛЕНИЕ автомобилей КамАЗ-5320 и Урал-4320



Сцепление служит для того, чтобы отсоединять двигатель от коробки передач при переключении передач, а затем снова соединять их, обеспечивая переключение передач с минимальными ударами между зубьями соединяемых шестерен или муфт, а также плавное трогание о места и разгон автомобиля. Креме того, сцепление предохраняет трансмиссию от перегрузок, например, при быстром включении передач и резком изменении скорости движения автомобиля. Сцепление используется также для разъединения двигателя и коробки передач при пуске холодного двигателя.

Включение и выключение сцепления осуществляется через привод управления и выключающее устройство сцепления.



Устройство и работа сцепления автомобиля КамАЗ-5320


Сцепление (рис. 4.2) установлено в картере 5, который изготовлен из алюминиевого сплава и выполнен заодно с картером переднего делителя коробки передач. Картер 5 по передней привалочной

плоскости соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач,

Сцепление фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин. Ведущие и ведомые части сцепления, детали выключающего устройства и нажимные пружины 12 размещены в расточке маховика 1 под кожухом 6.

К ведущим частям сцепления относятся маховик 1, средний ведущий диск 2, нажимной диск 4. Средний ведущий и нажимной диски имеют на наружной поверхности по четыре шипа, которые входят в пазы на цилиндрической поверхности маховика и передают на ведущие диски крутящий момент от двигателя. При этом одновременно обеспечивается возможность осевого перемещения
дисков 2,4.



К ведомым частям сцепления относятся два ведомых диска 3. Ведомые диски стальные, снабжены фрикционными накладками, изготовленными из асбестовой композиции, соединяются со своими ступицами каждый через гаситель крутильных колебаний пружинно-фрикционного типа.

Ступицы ведомых дисков установлены на шлицах первичного вала переднего делителя передач. Между кожухом б и нажимным диском 4 установлены нажимные пружины 12, под действием которых ведомые диски зажимаются между нажимным диском и маховиком с суммарным усилием 10 500—12 200 Н (1050—1220 кгс),

Включающее устройство сцепления состоит т рычагов выключения 8, соединенных наружными концами с нажимным диском 4, а в средней части с опорными вилками 7, которые установлены и кожухе 6; упорного кольца рычагов выключения 11 и муфты выключения с подшипником 9, установленных на цилиндрической части крышки подшипника первичного вала переднего делителя передач, и вилки выключения 10 укрепленной на валу.

При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу переднего делителя передач. Когда сцепление включено, упорное кольцо рычагов выключения 11 отходит от подшипника муфты выключения 9 так, что образуется зазор А = 3,2—4,0 мм, обеспечивающий полноту включения сцепления.

При выключении сцепления муфта выключения с подшипником 9 через упорное кольцо 11 воздействует на внутренние концы рычагов выключения 8, которые поворачиваются на игольчатых подшипниках опорных вилок 7. Наружные концы рычагов выключения при этом оттягивают нажимной диск 4 от заднего ведомого диска 3. Средний ведущий диск 2 с помощью рычажного автоматического механизма, смонтированного на диске, самоустанавливается в среднее положение между торцами нажимного диска 4 и маховика
1, освобождая передний ведомый диск 3. Таким образом, между ведущими и ведомыми дисками сцепления при полном его выключении имеются зазоры, которые обеспечивают разъединение ведущих и ведомых частей и «чистоту» выключения сцепления.

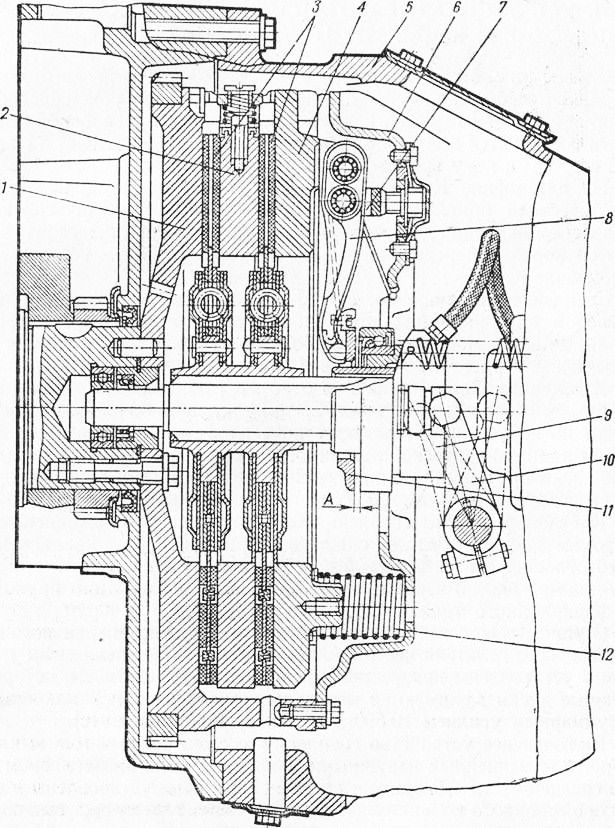

Рис. 4.2. Сцепление автомобилей КамАЗ-5320 и КамАЗ-4310:
1 — маховик; 2 — средний ведущий диск; 3 — ведомый диск; 4 — нажимной диск; 6 — картер; 6 — кожух; 7 — опорная вилка; 8 — рычаг выключения; 9 — муфта выключения с подшипником; 10 — вилка выключения; 11 — упорное кольцо рычагов выключения; 12 — зажимная пружина; А — зазор между упорным кольцом рычагов выключения и подшипником муфты выключения
