Система освещения и световой сигнализации автомобиля Урал-4320

Система освещения и световой сигнализации содержит; фары дальнего и ближнего света 2 (см. рис. 3.15) поворотную фару 35, передние 1 и задние 84 фонари, боковые указатели поворота 14, фонарь 86 освещения номерного знака, фонарь 85 сигнализации включения передачи заднего хода, плафон 75 кабины, подкапотный фонарь 22 и лампы освещения приборов.

Многие приборы системы аналогичны рассмотренным выше, поэтому в дальнейшем рассматриваются лишь их отличительные особенности.

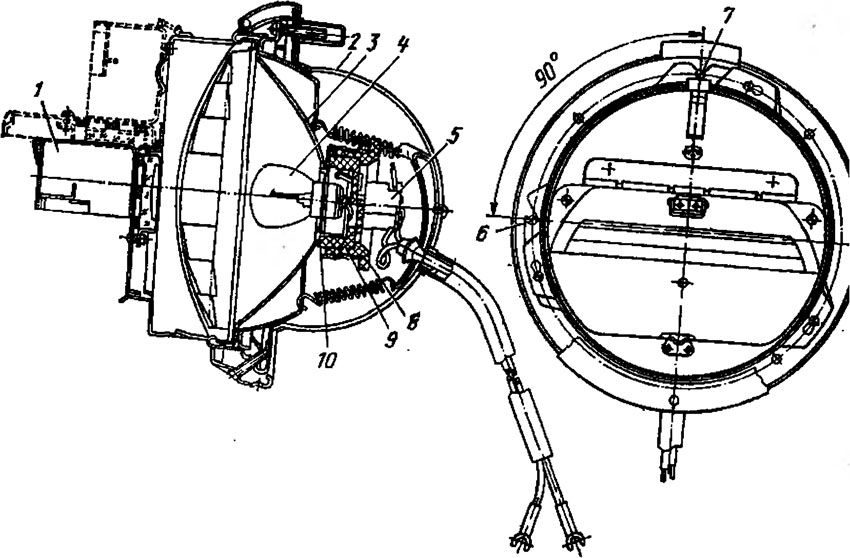

Фары типа ФГ122-Н с двухнитевыми лампами дальнего и ближнего света встроены в передние крылья облицовки автомобиля. Предусмотрена установка светомаскировочных устройств 1 (рис. 3.12) с двумя режимами освещения:
режим маскировочного затемнения (крышки закрыты и свет фар проникает только через узкие щели насадок с сине-зеленой линзой);
незатемненный режим (крышки открыты, а верхние части фар закрыты насадками).



Передние фонари ПФ133-Б двухламповые используются как указатели поворотов и в качестве габаритных фонарей.

Задние фонари ФП133-Б трехламповые используются в качеству габаритных фонарей, указателей поворотов и сигнала торможения.



Центральный переключатель света 42 (см. рис. 3.15) П305 скомпонован с реостатом регулировки света ламп освещения приборов. В первом положении переключателя зажигаются габаритные огни фонаря освещения номерного знака и лампы освещения приборов. Во втором положении дополнительно зажигаются фары. Переключение дальнего или ближнего света обеспечивается ножным переключателем света П53.


Поворотная фара включается специальным включателем при первом положении движка центрального переключателя.

Указатели поворотов включаются переключателем 43, типа П110-А, установлены на рулевой колонке. Выключение указателей автоматическое, в их цепь включено контактно-транзисторное реле-прерыватель 37.
