СИСТЕМА ПИТАНИИ ДВИГАТЕЛЯ ВОЗДУХОМ
АВТОМОБИЛЕЙ КамАЗ-5320 и Урал-4320
Назначение, устройство и работа
Система питания двигателя воздухом обеспечивает забор, очистку и
распределение воздуха по цилиндрам двигателя.
Система питания воздухом двигателя автомобиля КамАЗ-5320 состоит
из воздушного фильтра 1 (рис. 2.48), воздухозаборника 3, колпака
с сеткой 7 патрубков и трубопроводов, соединяющих
воздухозаборник, фильтр, впускные коллекторы и эжектор отсоса
пыли. Эжектор снабжен заслонкой с рукояткой, имеющей положения:
открыто и «закрыто». Заслонка закрывается только при преодолении
бродов. Для контроля за степенью засоренности фильтра
используется сигнализатор.
Воздушный фильтр сухого типа, с двухступенчатой очисткой воздуха
и автоматическим отсосом пыли предназначен для очистки воздуха,
поступающего в цилиндры двигателя; крепится к раме автомобиля.

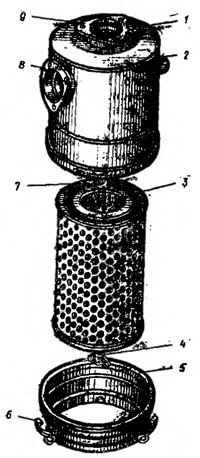

Фильтр состоит из корпуса 1 (рис. 2.49), фильтрующего элемента
3, крышки 5, деталей крепления патрубков подвода 8 и отвода 9
воздуха и патрубка 2 отсоса пыли. В корпусе 1 фильтра
Устанавливается фильтрующий элемент, который крепится к
кронштейну 7 гайкой 4. Между наружным и внутренним цилиндрами
фильтрующего элемента установлен гофрированный пористый кар»
тон. Цилиндры фильтрующего элемента закрыты крышками и уплотнены
прокладками. Корпус закрывается крышкой 5, крепящейся застежками
6. Воздухозаборник обеспечивает герметичное соединение трубы 5
(см. рис. 2.48) с колпаком 7 и сеткой, закрепленными на кабине,
с фильтром 1, расположенным на раме. Гофрированные резиновые
патрубки воздухозаборника, внутри которых вставлены опорные
диски с пружинами, прижаты к кронштейну 4. Это обеспечивает
сохранение герметизации стыков при смешениях рамы и кабины и
возможность откидывания последней.
Впускные трубопроводы через паронитовые
прокладки крепятся на боковых поверхностях головок цилиндров
двигателя и соединяются между собой переходником. Стыки
уплотнены резиновой прокладкой.
На левом впускном коллекторе установлен сигнализатор степени
засоренности воздушного фильтра механического типа.
|
