Устройство и работа электрофакельного подогревателя автомобилей КамАЗ-5320 и Урал-4320

Устройство и работа электрофакельного подогревателя автомобилей КамАЗ-5320 и Урал-4320

Электрофакельный подогреватель состоит из электрофакельных свечей, термореле, реле включения электрофакельных свечей, реле выключения обмотки возбуждения генератора, электромагнитного топливного клапана, контрольной лампы и кнопки включения.

Электрофакельные свечи автомобилей КамАЗ-5320 и Урал-4320

Электрофакельные свечи ввернуты во всасывающие трубопроводы двигателя.

В корпусе 3 (рис. 2,29) свечи размещен электрический нагревательный элемент 1 в виде спирали, установленной в кожух 2. Топливо, поступающее из системы питания через электромагнитный топливный клапан, проходит через фильтр 4 и жиклер 5 в нагревательную полость свечи. Для увеличения поверхности испарения и предотвращения срыва пламени воздухом установлены сетки 7, 9 и экран 10. Испарение и воспламенение топлива обеспечивается нагревательными элементами свечей.

Электромагнитный топливный клапан, включающий подачу топлива из системы питания в полости свечей, установлен на двигателе.

Термореле, обеспечивающее своевременное включение нагревателей свечей электромагнитного клапана и контрольной лампы, установлено на панели кабины.

Электрическая система электрофакельного подогревателя (рис. 2.30) является составной частью электрооборудования автомобиля (см. главу 3).

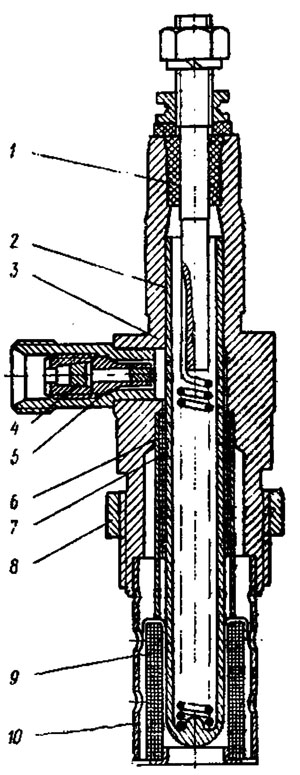

Рис. 2.29. Электрофакельная свеча:
1 — нагревательный элемент; 2- кожух нагревательного элемента; 9 — корпус

4 — топливный фильтр, 5 — топливный жиклер: 6 — трубка: 7 - сетка; 8 — гайка; 9—объемная сетка; 10 — экран

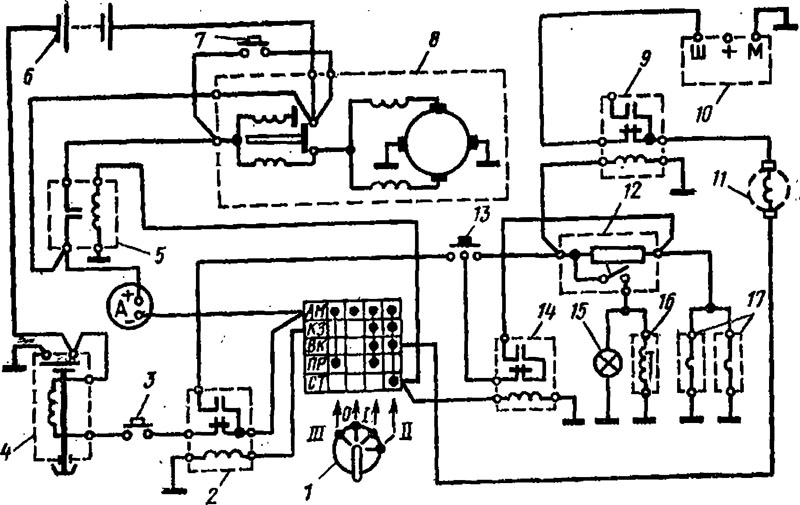

Рис. 2.30. Электрическая схема пускового устройства;
1 — выключатель приборов в стартера; 2 —реле включения н блокировки выключателя «массы»; 3— кнопка выключателя «массы»; 4— выключатель «массы»; 5— реле включения стартера: 6 — аккумуляторные батареи; 7 — дублирующий выключатель стартера; 8 — стартер; 9 — реле выключения обмотки возбуждения генератора; 10 — регулятор напряжения; 11—обмотка возбуждения генератора: 12 — термореле; 13 — выключатель пускового устройства; 14— реле включения свечей на максимальное нагревание: 15 — контрольная лампа; 16— электромагнитный топливный клапан; 17 — электрофакельная свеча
