Расположение и назначение реле и предохранителей
|

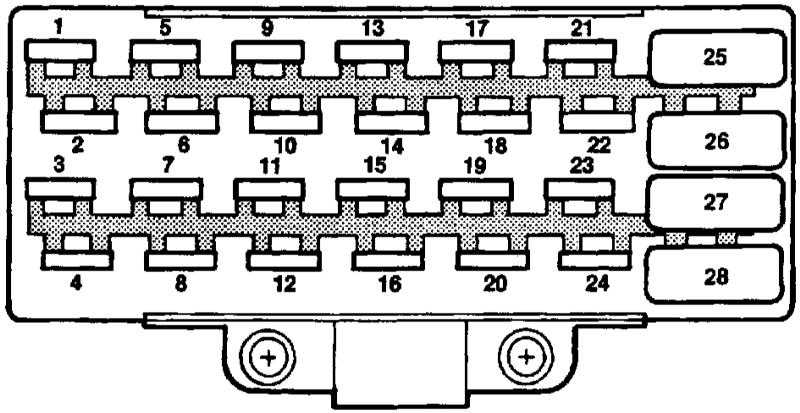

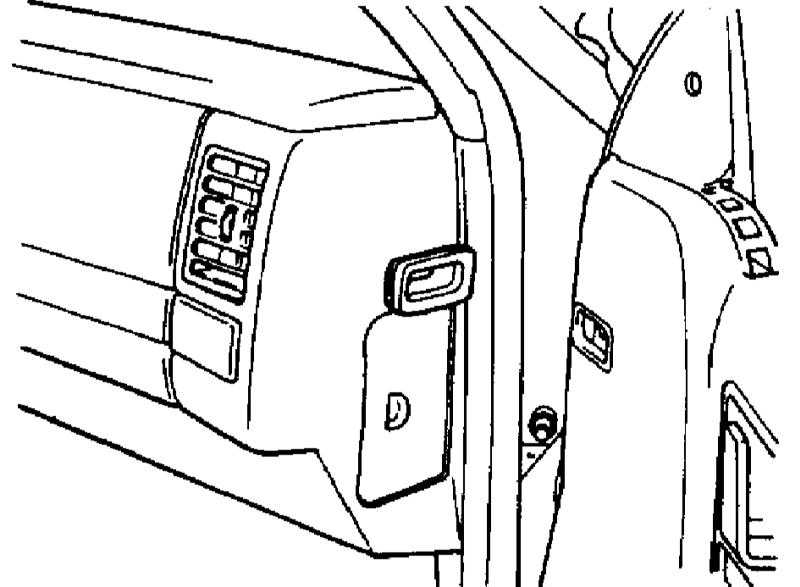

Панель предохранителей может быть расположена на правом торце приборной панели. |
|

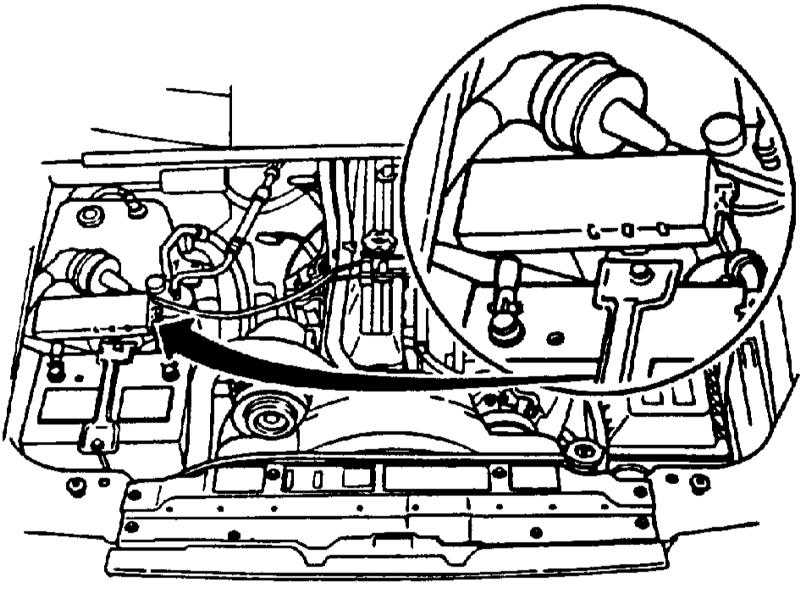

Узел распределения мощности с реле и мощными предохранителями расположен в двигательном отсеке за батареей.
|
|

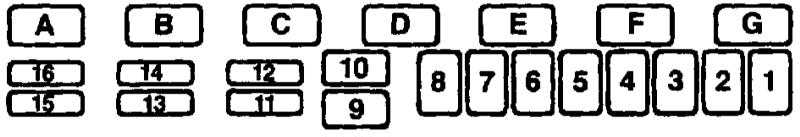

Реле узла распределения питания
|
A
|
Реле противотуманных фар |
|
B
|
Реле топливного насоса |
|
C
|
Реле насоса ABS |
|
D
|
Реле кондиционера воздуха |
|
E
|
Реле автоматической отсечки |
|
F
|
Реле стартера |
|
G
|
Системное реле ABS |
Предохранители
|
1
|
60A
|
Выход генератора |
|
2
|
30A
|
Управление двигателем: топливный насос, подмагничивание генератора, инжекторы, блок управления двигателем, катушка зажигания, блок управления AT, лямбда-зонд |
|
3
|
40A
|
Питание коробки предохранителей от батареи |
|
4
|
60A
|
Выключатель зажигания (только цепь положения "движение") |
|
5
|
40A
|
Выключатель зажигания (цепи положений "запуск" и "движение") |
|
6
|
30A
|
Вентилятор отопителя |
|
7
|
30A
|
Фары |
|
8
|
20A
|
Блок управления ABS |
|
9
|
60A
|
Выход генератора |
|
10
|
40A
|
Насос ABS |
|
11
|
15A
|
Блок управления трансмиссией |
|
12
|
20A
|
Диагностика подушек безопасности |
|
13
|
15A
|
Компрессор кондиционера воздуха |
|
14
|
20A
|
Блок управления двигателем |
|
15
|
15A
|
Противотуманные фары, освещение двигательного отсека |
|
16
|
20A
|
Отключение зажигания |

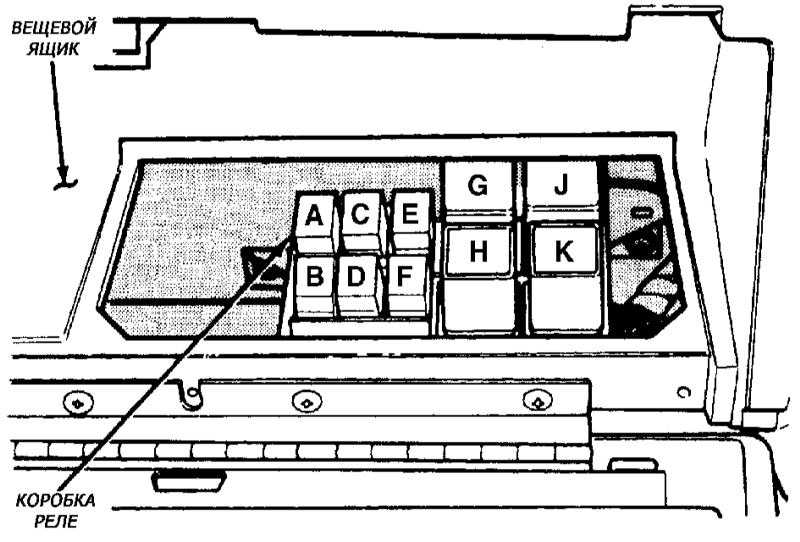

Коробка реле
|
|
A
|
Реле противоугонной сигнализации |
|
B
|
Реле клаксона |
|
C
|
Реле запирания замка двери |
|
D
|
Реле отпирания замка двери |
|
E
|
— |
|
F
|
— |
|
G
|
Реле электропривода антенны |
|
H
|
Реле подогревателя заднего стекла |
|
J
|
Реле указателя поворотов |
|
K
|
Реле подсветки входа |
