Джип Гранд Чероки. Снятие и установка бамперов



Джип Гранд Чероки. Снятие и установка бамперов

Снятие и установка бамперов

См. предупреждение в начале Раздела Снятие и установка на место панели декоративной решетки радиатора.

Передний

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Передний бампер на автомобилях данных моделей состоит из нижней облицовки и приваренной к раме поперечной балки, собственно исполняющей роль бампера. Отсоедините отрицательный провод от батареи и снимите панель решетки радиатора (Раздел Снятие и установка на место панели декоративной решетки радиатора).
  2. Снимите сборки правой и левой головных блокфар, боковых габаритных огней и указателей поворотов (Глава Система бортового электрооборудования).
  3. Снимите фиксаторы облицовки переднего бампера.
16.13 Снятие и установка бамперов Джип Чероки 1993+

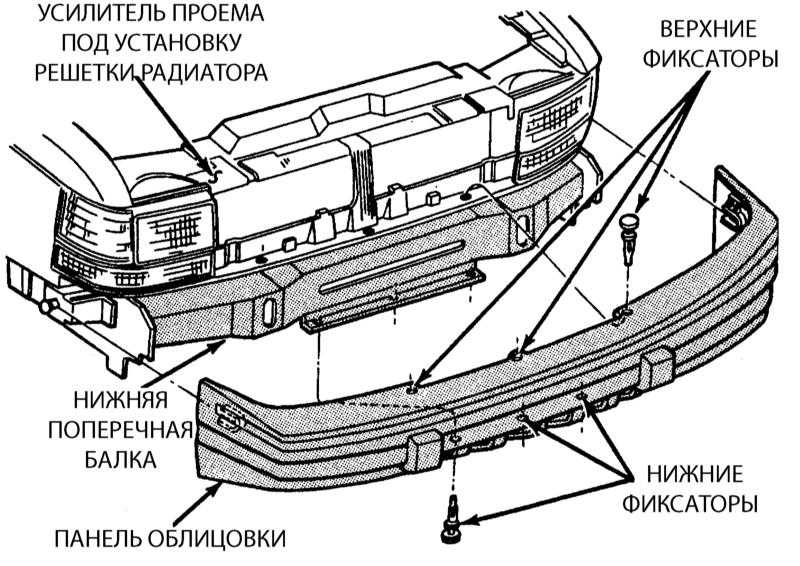

  1. Снимите верхние и нижние фиксаторы панели облицовки бампера.
  1. Снимите пластмассовые заклепки с передней части локеров крыльев.
16.13 Снятие и установка бамперов Джип Чероки 1993+

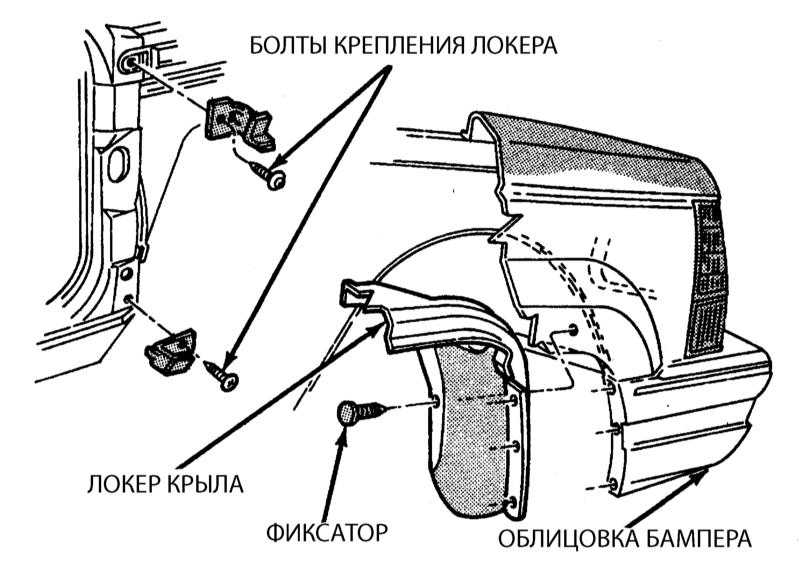

  1. Снимите фиксаторы крепления локеров крыльев к облицовке бампера.
  1. Снимите облицовку бампера с крепежных штифтов, воспользовавшись маленькой отверткой для отпускания стопорных язычков под опорами указателей поворотов.
  2. Установку производите в обратном порядке.

Задний

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте задок автомобиля и установите его на подпорки.
  2. На моделях, оборудованных прицепным устройством (фаркопом), отсоедините электропроводку, затем, придерживая фаркоп, отдайте крепежные гайки и опустите сборку на землю.
16.13 Снятие и установка бамперов Джип Чероки 1993+

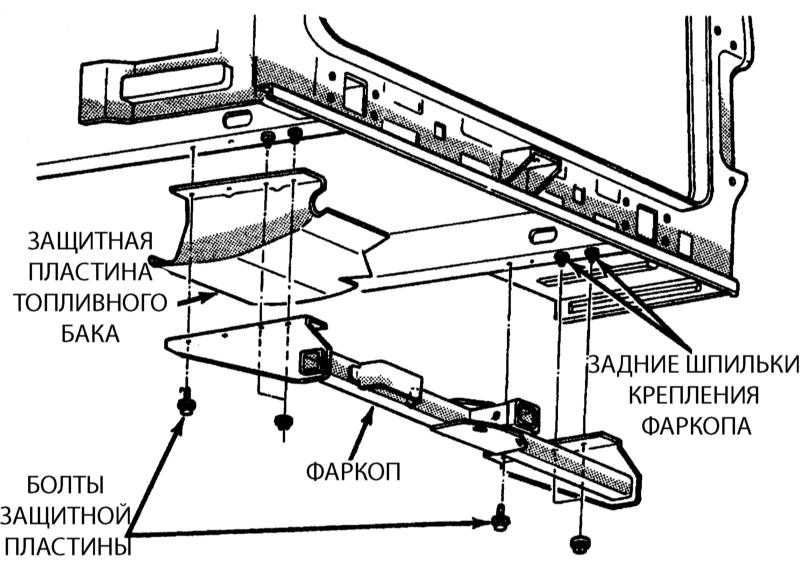

  1. Перед снятием заднего бампера необходимо снять сборку прицепного устройства.
  1. Придерживая бампер, снимите фиксаторы локеров крыльев.
  2. Отдайте крепежные болты кронштейнов и снимите балку бампера с панелью облицовки с автомобиля.
16.13 Снятие и установка бамперов Джип Чероки 1993+

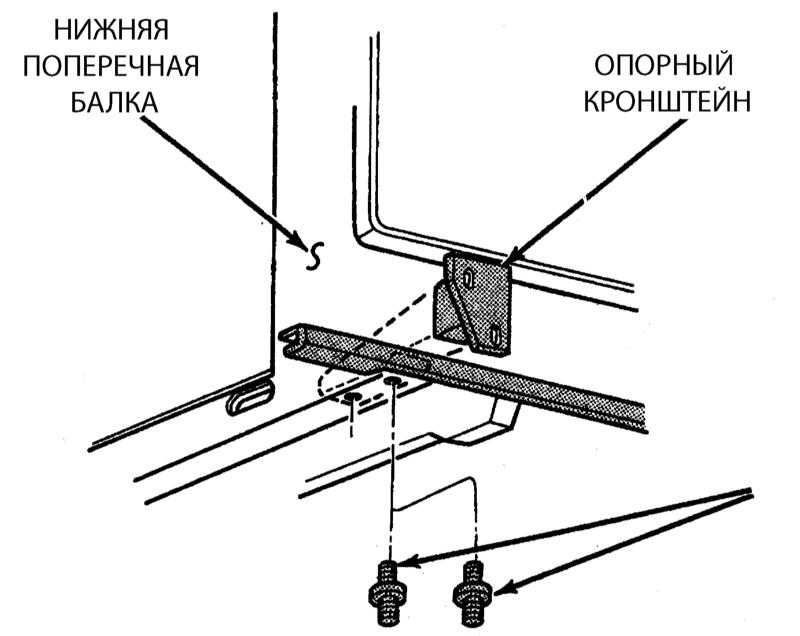

  1. Отдайте болты кронштейна бампера.
  1. Снимите опорные кронштейны с бампера.
16.13 Снятие и установка бамперов Джип Чероки 1993+

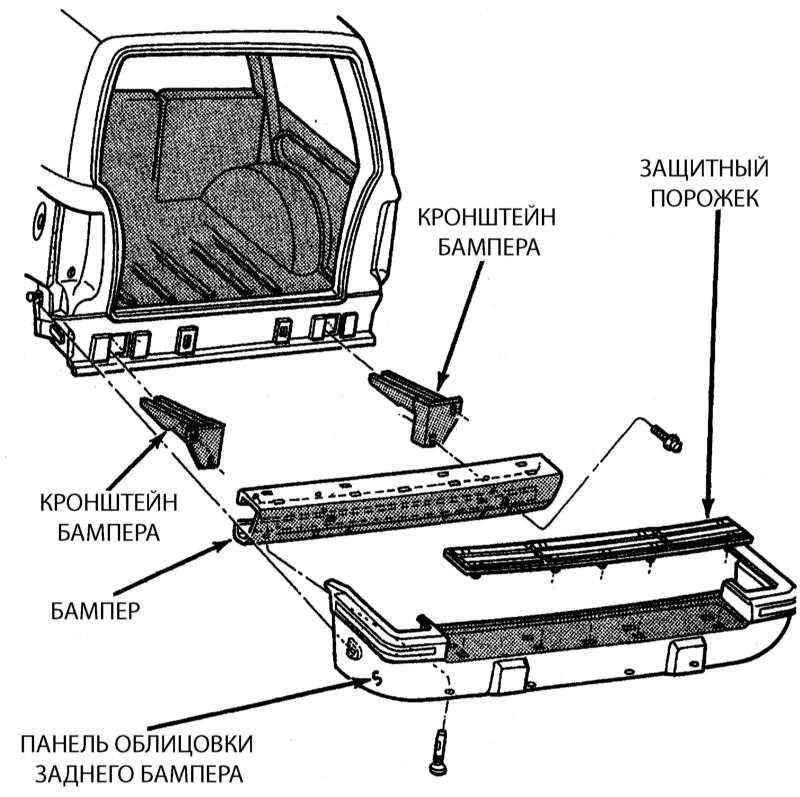

Детали установки заднего бампера.

  1. Установку производите в обратном порядке.
