Джип Гранд Чероки. Снятие и установка рулевого механизма



Джип Гранд Чероки. Снятие и установка рулевого механизма

Снятие и установка рулевого механизма

Позаботьтесь о том, чтобы рулевой вал не проворачивался при снятом рулевом механизме, так как это может привести к повреждению подушки безопасности. Одним из способов блокировки вала является поворачивание ключа в замке зажигания в положение LOCK. Можно также пропустить ремень безопасности сквозь рулевое колесо и защелкнуть его пряжку.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте передок автомобиля и установите его на подпорки. Взведите стояночный тормоз.
  2. Установите сливную емкость под картер рулевого механизма (только для механизмов, оборудованных гидроусилителем). Отсоедините шланги/трубки гидравлических линий и закупорьте открытые концы с целью минимизации потерь жидкости и попадания в систему загрязнений. В случае наличия такового, воспользуйтесь для отсоединения линий специальным ключом для накидных гаек.
  3. Пометьте положение нижнего карданного шарнира промежуточного вала по отношению к первичному валу рулевого механизма. Снимите нижний стяжной болт промежуточного вала.
15.16 Снятие и установка рулевого механизма Джип Чероки 1993+

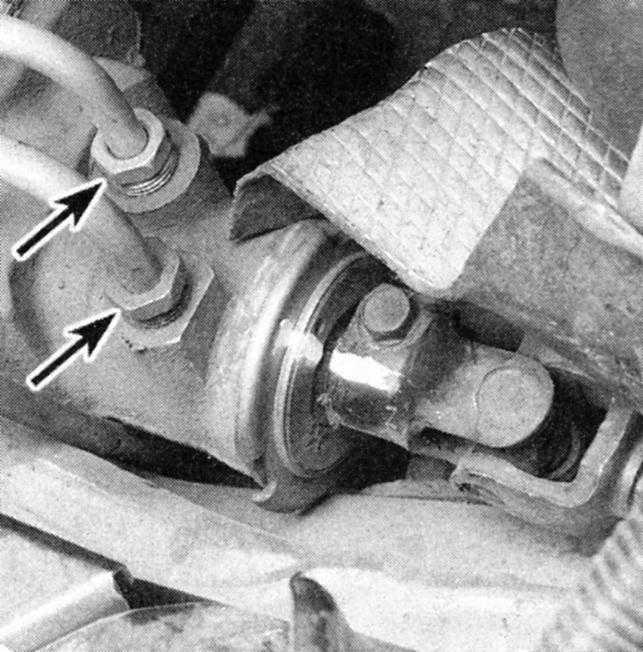

  1. Ослабьте гайки данных штуцерных соединений (стрелки) и отсоедините линии системы гидроусиления руля от коробки рулевого механизма, затем пометьте положение карданного шарнира промежуточного вала по отношению к первичному валу рулевого механизма и ослабьте стяжной болт.
  1. Отдайте гайку крепления сошки рулевого механизма, снимите шайбу. Пометьте положение сошки по отношению к валу - при установке оно должно быть строго соблюдено.
15.16 Снятие и установка рулевого механизма Джип Чероки 1993+

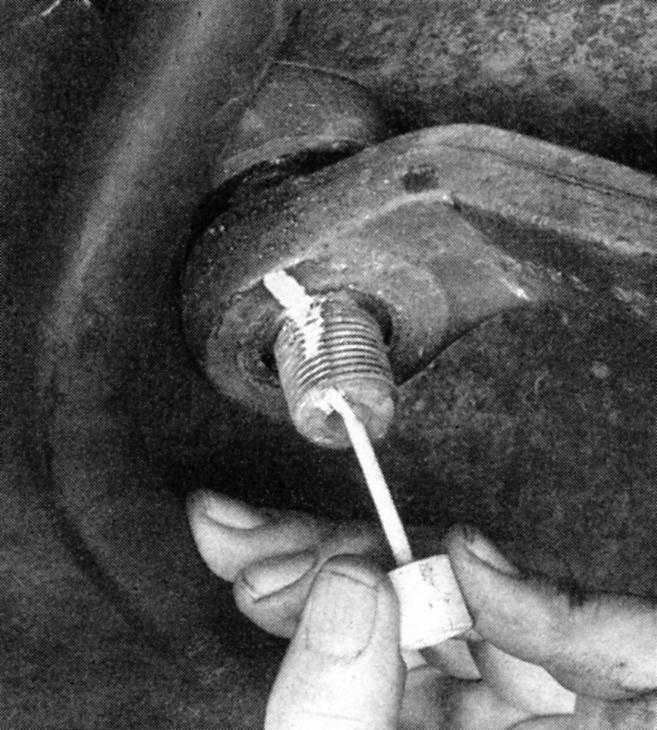

  1. Перед снятием сошки пометьте ее положение по отношению к валу рулевого механизма.
  1. При помощи двухзахватного съемника отделите сошку от вала рулевого механизма.
15.16 Снятие и установка рулевого механизма Джип Чероки 1993+

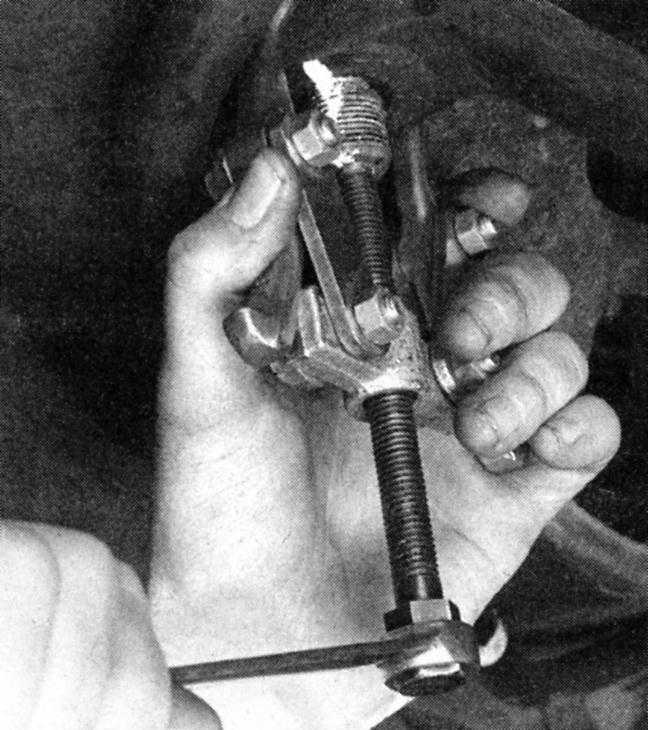

  1. Для отделения сошки от вала рулевого механизма воспользуйтесь съемником.
  1. Придерживая рулевой механизм, отдайте болты его крепления. Опустите блок, отсоединяя промежуточный вал от первичного вала рулевого механизма. Снимите рулевой механизм с автомобиля.
15.16 Снятие и установка рулевого механизма Джип Чероки 1993+

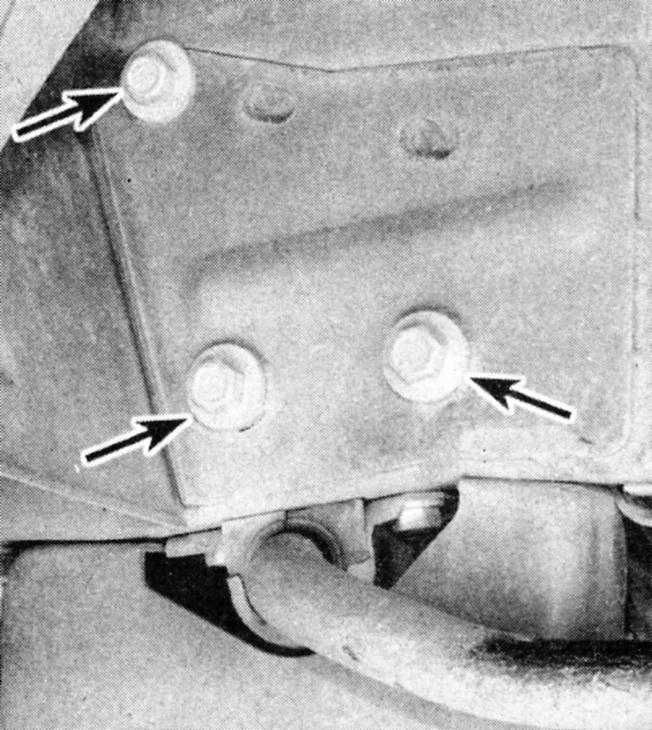

Рулевой механизм крепится к лонжерону рамы при помощи трех болтов (стрелки).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите рулевой механизм в установочное положение и подсоедините промежуточный вал, проследив за правильностью совмещения меток.
  2. Установите крепежные болты с шайбами. Затяните болты с требуемым усилием.
  3. Наденьте на вал сошку. Удостоверьтесь в правильности совмещения меток. Установите шайбу с гайкой и затяните последнюю с требуемым усилием.
  4. Установите нижний стяжной болт промежуточного вала и затяните его с требуемым усилием.
  5. Подсоедините к картеру рулевого механизма шланги/трубки гидравлических линий и долейте в резервуар системы гидроусиления необходимое количество жидкости требуемого сорта (см. Спецификации к Главе Настройки и текущее обслуживание).
  6. Опустите автомобиль и прокачайте рулевую систему (Раздел Прокачка системы гидроусиления руля).
