Джип Гранд Чероки. Регулировка тяги переключения



Джип Гранд Чероки. Регулировка тяги переключения

Регулировка тяги переключения

NР231

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях 1993 г. вып. переведите раздаточную коробку в режим 4L; на моделях 1994 г. вып. переведите ее в нейтральное положение. На моделях 1995 г. вып. переведите раздаточную коробку в положение 4L и закрепите рычаг переключения режимов в этом положении, при помощи проволоки (отлично подойдут плечики для одежды).
  2. Поддомкратьте автомобиль и установите его на подпорки.
  3. Ослабьте болт в цапфе штока выбора.
12.2 Регулировка тяги переключения Джип Чероки 1993+

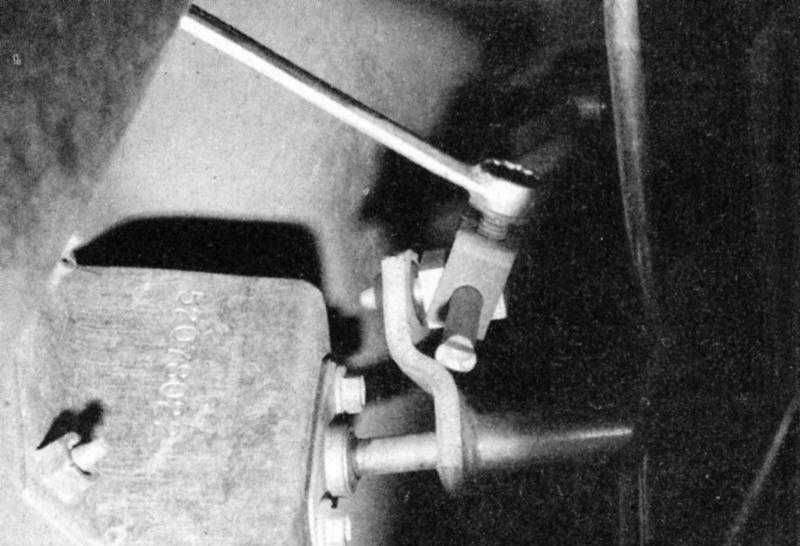

  1. Ослабьте стопорный болт в цапфе штока выбора (показана трансмиссия NP249 - для NP231 картина аналогична).
  1. Удостоверьтесь, что рычаг переключения раздаточной коробки находится в положении 4L (модели 1993 и 1994 г.г. вып.) или в положении «N» (Нейтраль) (модели 1994 г. вып.).
  2. В случае необходимости переведите цапфу вперед или назад на штоке выбора, затем затяните стопорный болт цапфы с требуемым усилием.
  3. Опустите автомобиль на землю и проверьте исправность функционирования устройства переключения раздаточной коробки. Проведите ходовые испытания, удостоверившись в полном зацеплении раздаточной коробки в положениях 2Н, 4Н и 4L. Если полного зацепления во всех трех режимах не происходит, произведите повторную регулировку.

NР242

1993

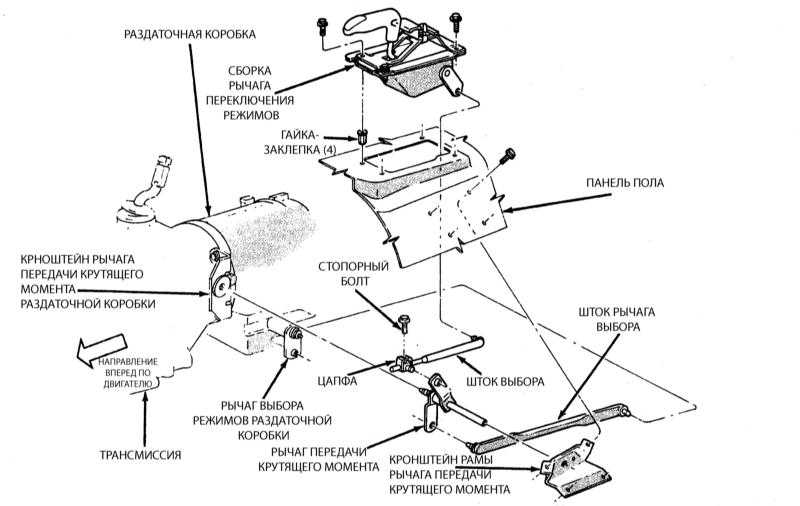

Компоненты тяги переключения раздаточной коробки NР242 моделей 1993 г. вып.

12.2 Регулировка тяги переключения Джип Чероки 1993+

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите облицовку рычага переключения.
  2. Переведите рычаг в положение 4L.
  3. Вставьте регулировочную проставку толщиной 3 мм (подойдет также сверло нужной толщины) между рычагом переключения и передним краем проема под рычаг.
12.2 Регулировка тяги переключения Джип Чероки 1993+

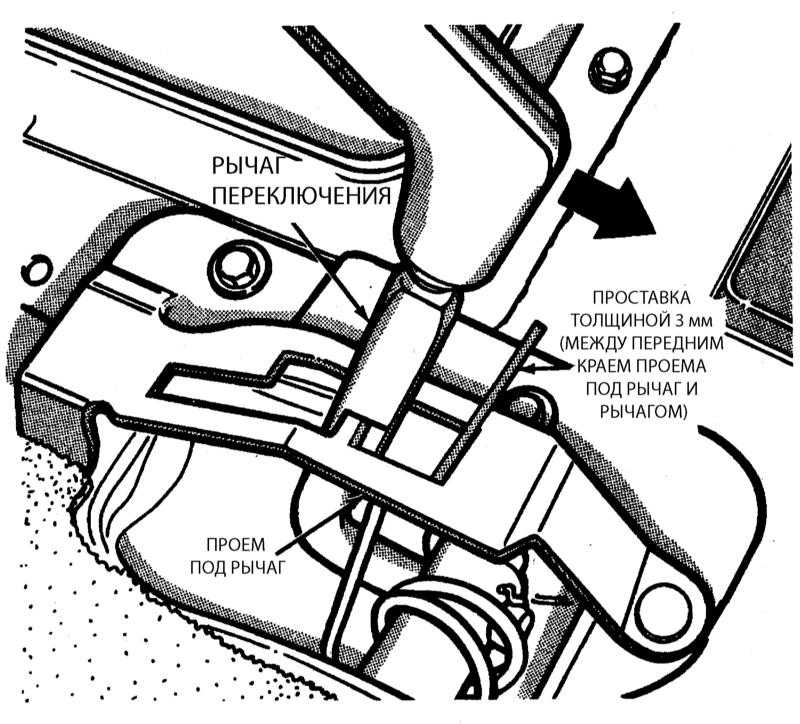

  1. Для регулировки тяги переключения раздаточной коробки NР242 моделей 1993 г. вып. вставьте регулировочную проставку толщиной 3 мм (не хуже подойдет сверло требуемой толщины) между рычагом переключения и передним краем проема под рычаг (закрепите рычаг и проставку при помощи изоленты или проволоки).
  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Под автомобилем ослабьте стопорный болт цапфы тяги переключения и удостоверьтесь, что шток переключения свободно установлен в цапфе и рычаге.
  3. Удостоверьтесь, что рычаг переключения режимов раздаточной коробки находится в положении 4L.
  4. Свободно установите шток тяги в рычаг режимов. Прочно затяните стопорный болт цапфы.
  5. Уберите домкраты и опустите автомобиль на землю.
  6. Снимите регулировочную проставку (сверло) и установите на место все ранее снятые компоненты.

1994 и 1995

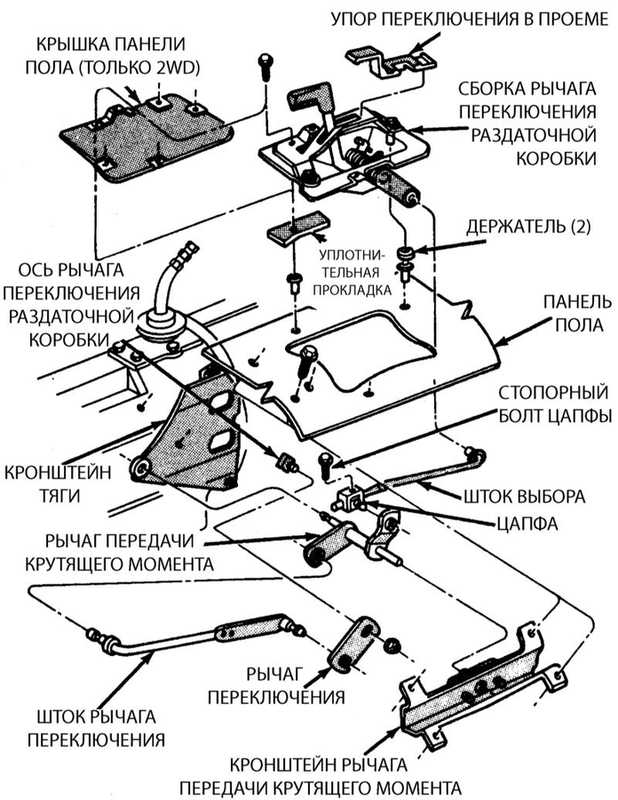

Компоненты тяги переключения раздаточной коробки NР231, сопрягаемой с РКПП (то же касается и тяг переключения раздаточных коробок NР242 моделей 1994 и 1995 г.г. вып. и всех коробок типа NР249, устанавливаемых в комплекте с РКПП)

12.2 Регулировка тяги переключения Джип Чероки 1993+

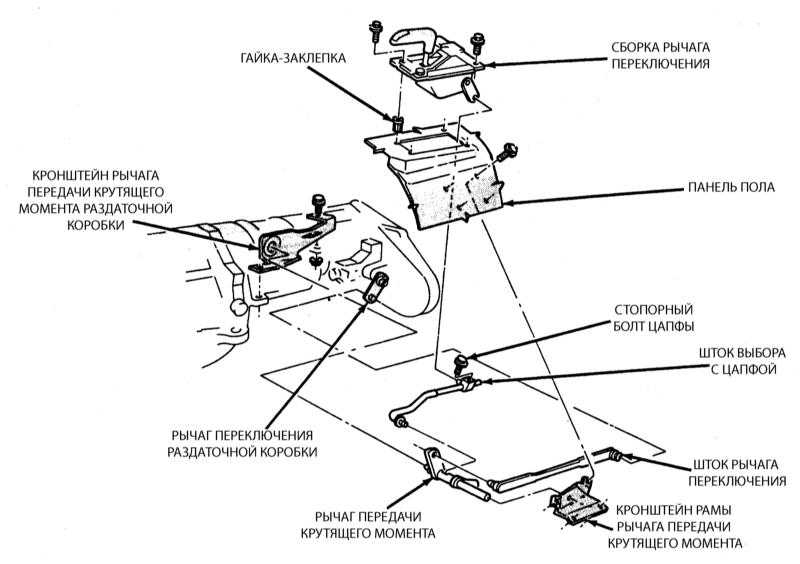

Компоненты тяги переключения раздаточной коробки NР231, сопрягаемой с АТ (то же касается и тяг переключения раздаточных коробок NР242 моделей 1994 и 1995 г.г. вып. и всех коробок типа NР249, устанавливаемых в комплекте с АТ)

12.2 Регулировка тяги переключения Джип Чероки 1993+

Процедура регулировки тяги переключения раздаточной коробки NР242 моделей 1994 и 1995 г.г. вып. аналогична таковой для NР231 1994 (при рычаге переключения установленном в положение «N», а не 4L). См. п. 1-7.

NР249

Процедура регулировки тяги переключения раздаточной коробки NР249 моделей 1993 и 1995 г.г. вып. аналогична таковой для коробки NР231 1994 (при рычаге переключения установленном в положение «N», а не 4L). См. п. 1-7.
