Снятие и установка топливного бака
|
|
См. предупреждение в начале Раздела Процедура сброса давления топлива.
|
|
|
Данная процедура значительно упростится если к моменту ее проведения топливный бак будет опорожнен. Бак не оборудован сливной пробкой, поэтому топливо следует отсосать из него при помощи специального набора - спрашивайте в магазинах автомобильных аксессуаров. НИ В КОЕМ СЛУЧАЕ не отсасывайте топливо из бака ртом!
|
|
|
- Снимите крышку заливной горловины для сброса избыточного давления в баке.
- Сбросьте давление в системе питания (Раздел
Процедура сброса давления топлива).
- Отсоедините отрицательный провод от батареи.
- Отсосите топливо из бака в специально предназначенную для его хранения емкость (канистра). Воспользуйтесь для выполнения данной процедуры набором для отсасывания топлива из бака (спрашивайте в магазинах автомобильных аксессуаров).
- Если таковой предусмотрен, снимите сервисный электрический разъем, закрепленный на бампере автомобиля.
|

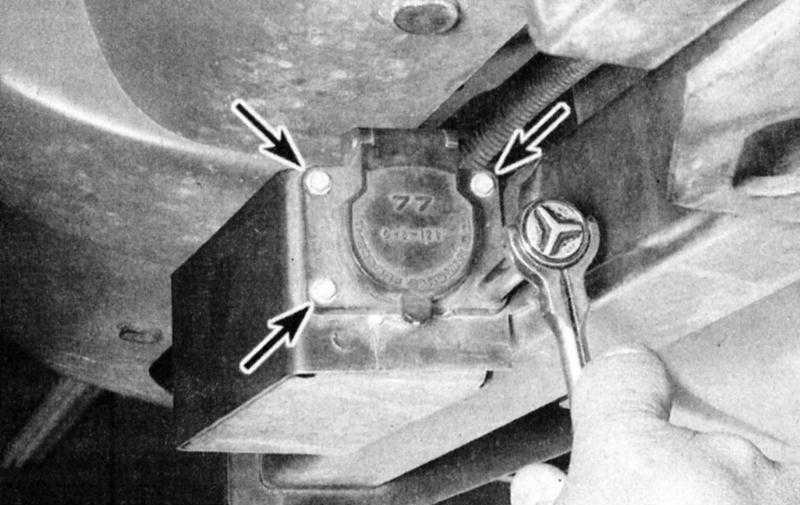

- Если автомобиль оборудован прицепом, отдайте четыре болта (стрелки) крепления сервисного разъема.
|

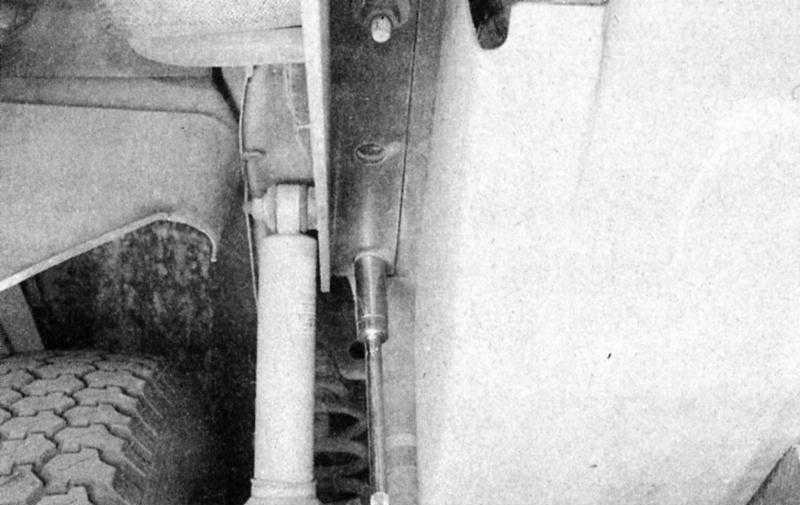

- Подоприте заносную пластину (если таковая предусмотрена) тележечным домкратом, отдайте болты крепления заносной пластины топливного бака и осторожно опустите пластину, отделяя ее от элементов шасси автомобиля.
|
- Позаботившись об адекватной поддержке заносной пластины домкратом, отдайте болты ее крепления.
|
|

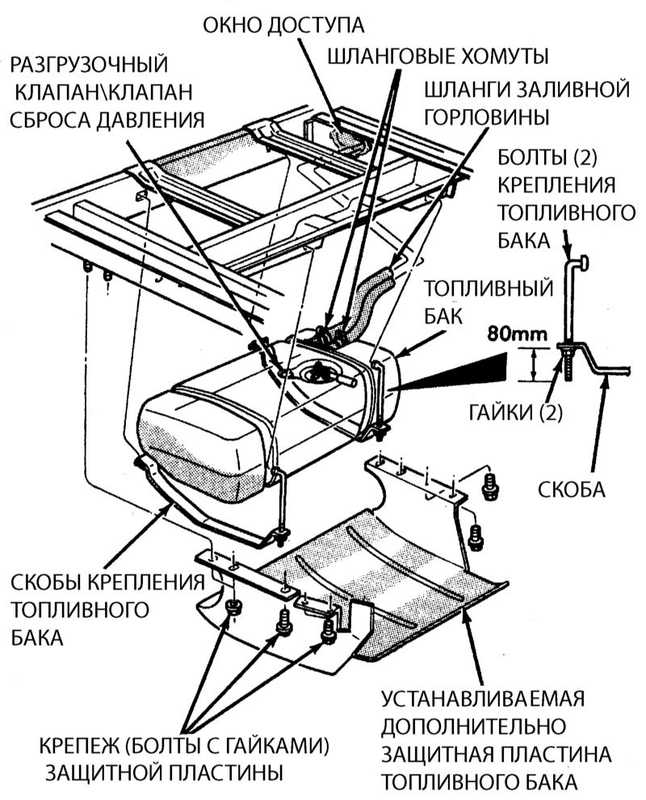

Компоненты топливного бака.
|
- Если автомобиль дополнительно оборудован фаркопом, отдайте четыре болта и отделите кронштейн от задней секции.
- Отдайте крепежные болты и снимите термозащитный экран выпускной трубы.
- Промаркируйте и отсоедините все топливные шланги и кронштейны, используемые для их крепления.
|

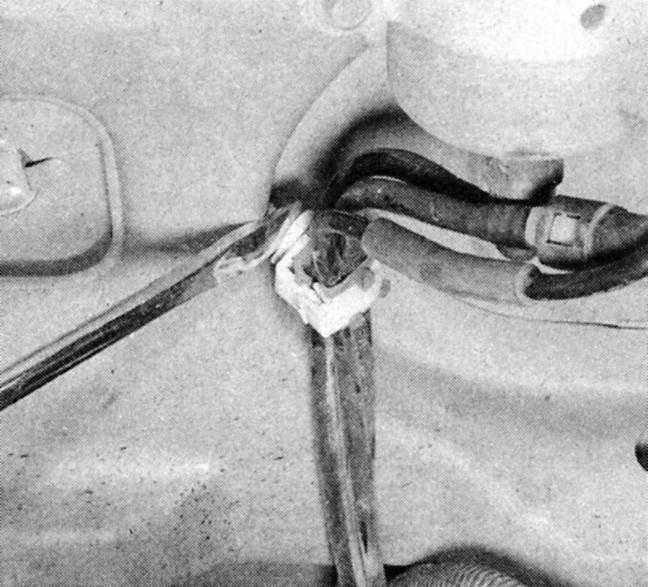

- Поддев жалом отвертки, извлеките проходную втулку и извлеките держатель топливной линии из элемента шасси.
|
|

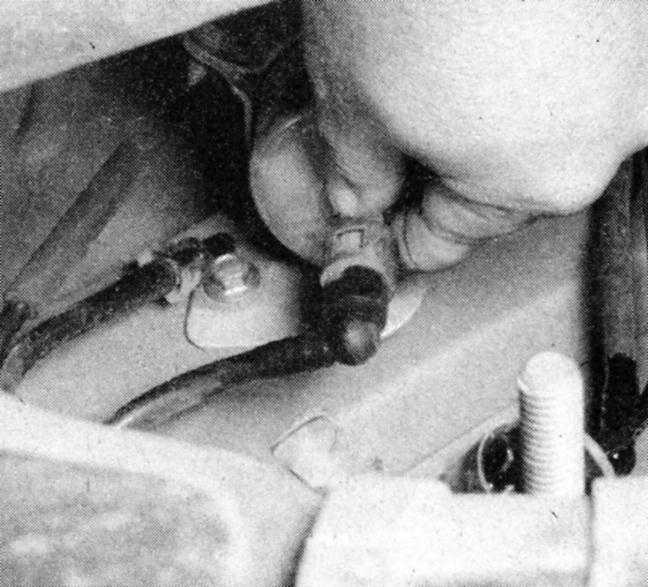

- Сожмите стопорные язычки штуцерного соединения и отделите линию возврата топлива.
|
|

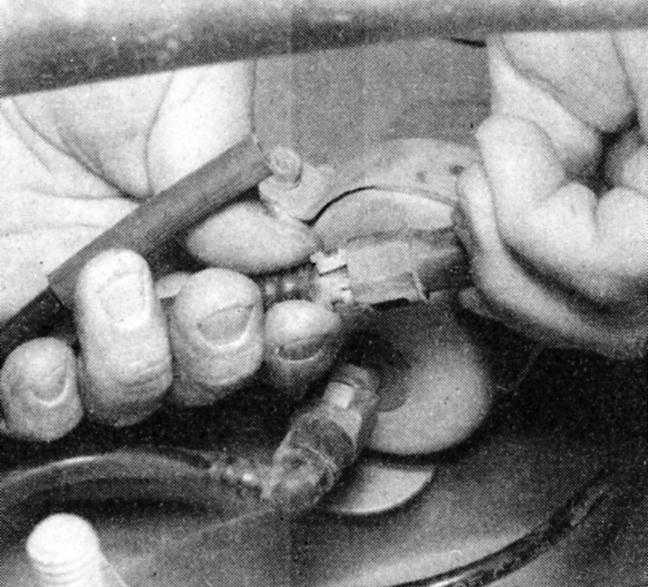

- Сожмите стопорные язычки на линиях топливного фильтра и разъедините линии.
|
|

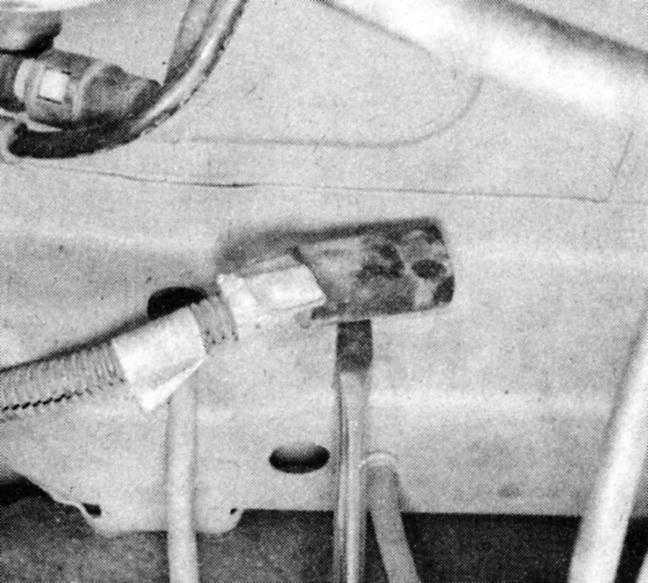

- Поддев жалом отвертки, извлеките электрический разъем топливного насоса из элемента шасси.
|
- Подоприте топливный бак тележечным домкратом. Между головкой домкрата и поверхностью бака для распределения нагрузки проложите достаточно длинный деревянный брусок.
- Отсоедините обе скобы крепления бака и 15поверните их вниз чтобы они повисли, не мешая снятию бака.
|

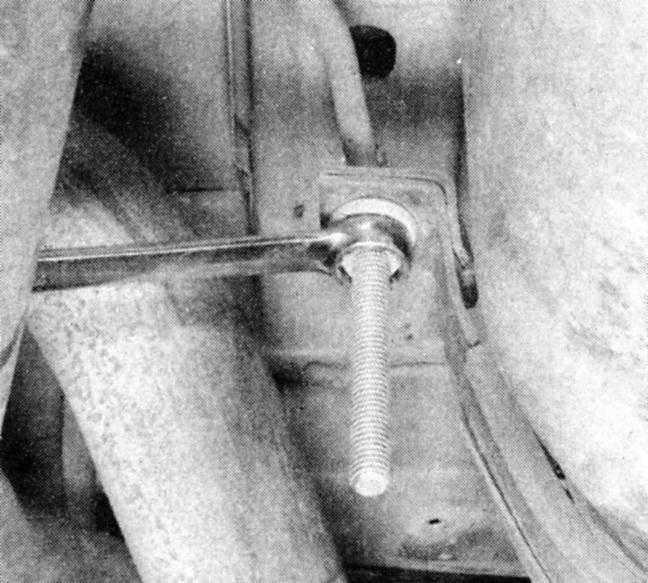

- Отдайте гайки скоб крепления топливного бака.
|
- Отсоедините от бака приемный шланг и шланг возврата испарений.
|

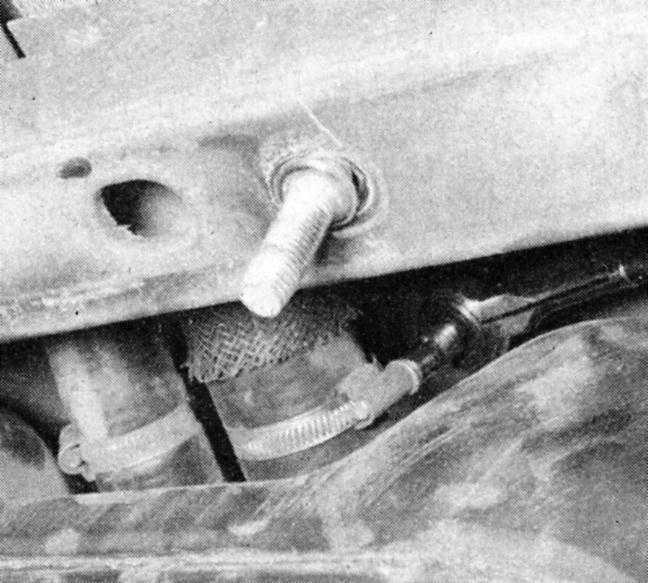

- Снимите хомуты крепления к баку шлангов приема топлива и возврата испарений.
|

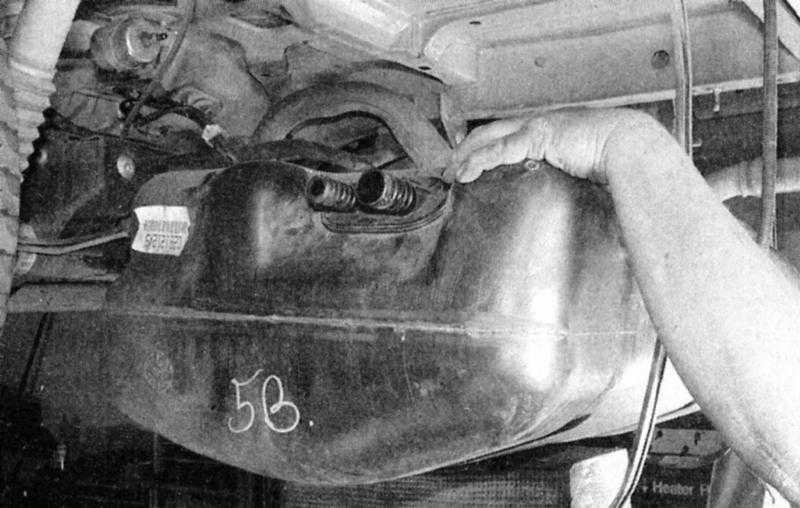

- Снимите бак с автомобиля.
|
- Медленно опустите бак и извлеките его из-под автомобиля.
|
- Установку производите в обратном порядке.
|
|
