JAC-J7. Service manual - part 7

-27

Hour setting
The hour setting mode will be accessed
if the regulating lever is pressed and
held for long period (more than 2s) un鄄
der the clock setting mode. Under the
hour setting mode, the hour will increase
along with the short press of regulating
lever (>300ms and <2s). If the time of
regulating lever pressed is more than
2s, the hours will continuously increase
by 5h once. If the regulating lever hasn爷
t been contacted within 5s, it will enter
the minute setting mode. At this mo鄄
ment, the minute digits and colon flash
at 1Hz.

Minute setting
The regulating lever will enter minute
setting mode when the lever is pressed
for long period (more than 2s) under the
hour setting mode.
Same as the hour setting, if there is no
contact of regulating lever within 5s, the
minute setting mode will terminate and
the clock will not flash at this moment.

Indicator light and warning light

Charging and discharging indicator light
As one check, when the ignition switch
is connected and the engine is not start鄄
ed, the charge system indicator light will
turn on shortly, indicating it under nor鄄
mal condition.
After the engine is started, this indicator
light should turn off. If the indicator light
doesn爷t distinguish or lights up during
driving process, it indicates the charging
system may have electrical failure. You
should visit the after sale service center to
check the charging system. If you drive
with this light on, the battery will be used up.
If you have to drive in short distance
with this light on, please shut off all the
attached devices, such as radio and air
conditioner.

MO TORS

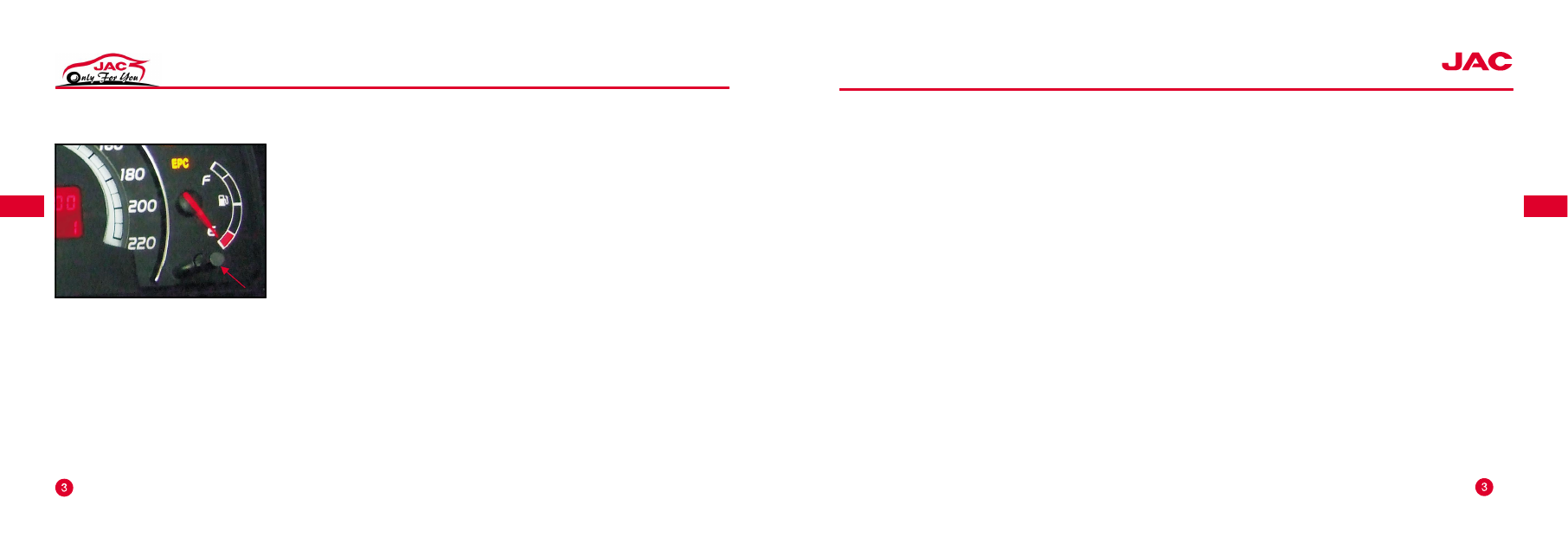

Mileage subtotal reset and clock setting
shift

The reset lever can be used to shift a鄄
mong modes, adjust time and reset the
odometer. When operating the shift
display modes, one must press it in
short time (>300ms and <2s).

Mileage subtotal
The mileage subtotal is displayed on the
upper row of LCD, indicating the total
mileage from the previous subtotal reset
or the battery pressure cut-off till now.
Its display scope is 0-999.9kms, with a
precision of 0.1km. If the instrument
power is cut off (the battery power in鄄
stead of the ignition power), the mileage
subtotal meter will be reset.
Reset the mileage subtotal meter
Under the display mode of mileage
subtotal meter, if you press and hold the
regulating lever for long period (more
than 2s), the current readout in mileage
subtotal meter will be reset.

Clock
Both the time and clock sign are simul鄄
taneously displayed on the upper row of
LCD, with the time displayed using 24-
hour system.
Clock setting
The time is displayed in the form of 24-
hour.
Press down and hold the regulating
lever for long period (more than 2s), the
clock setting mode will be accessed. At
this moment, the hour digits and the
colon flash at 1Hz.

-26

Friendly Tips

If the engine oil is in shortage, it may
damage the engine and the mainte鄄
nance caused by this is not within the
warranty scope. Please replace the en鄄
gine oil as per the maintenance sched鄄
ule in this Manual.

Notes

When the engine oil pressure is too low,
do not continue driving. Otherwise, the
engine will overheated and caught on
fire, which will injure people. You
should check the engine oil and send
the car for repair as soon as possible.

Engine oil pressure alarm light
If the engine oil pressure is too low, this
alarm light will keep turning on after the
engine is started. If the light lights on
when the car is driving, it indicates the
engine oil is insufficient. This is caused
by the lower of engine oil level or other
faults related with the oil. Please find the
special sale and service center of
Jianghuai Automobile for check. The
engine oil alarm light may also light up
under another three situations:
淫 As a kind of test, when the ignition
switch is connected but the engine is
not started, this alarm light will switch
on, indicating its function is normal. Af鄄
ter the engine is started, this alarm light
will distinguish. If the ignition switch is
connected but the light isn爷t on, it is the

fault of fuse or bulb.
淫 If the engine idles when coming
across red lamp, the alarm light may
flash and then distinguish.
淫 If you conduct emergency brake,
this light will be on for short time, which
is very normal.

-28

Notes

Do not drive the car when the fault indi鄄
cating light is on.
The indicator light indicates that your
car has faults that need paying atten鄄
tion. Driving when the fault indicator
light is on will damage the exhaust
control system and influence the fuel e鄄
conomic efficiency and the car perfor鄄
mance.
Please find the special after service
center of Jianghuai Automobile for re鄄
pair and maintenance as soon as pos鄄
sible.

Fuel alarm light
When the fuel tank level is too low, this
alarm light will be on.
When the remaining oil in the tank ap鄄
proaches 7.5L, the fuel level too -low
alarm light will turn on.
After refill fuel into the fuel tank, the
alarm light will distinguish.

Engine check indicator light
After the ignition switch is connected
and before the engine is started, the in鄄
dicator light will light on.
This indicates the indicator light bulb is
in normal condition.
The light will distinguish after the engine
is started.

-29

MO TORS

Notes

Do not drive the car when the brake
system alarm light is still on.
It may indicate that your brake works
abnormally.
Driving with brake faulted may cause
collision accidents and result in bodily
injuries, and even damage your car or
other objects.

Distant light indicator light
When the distant light of headlight is
connected, the distant light indicator
light will be on.
Small light indicator
The small light will be used at dark but
it爷s still bright outside. At this moment,
the small light indicator light will be on.
Front fog lamp indicator
When the front fog lamp lights on, the in鄄
dicator light will be on.
Rear fog lamp indicator
When the rear fog lamp lights on, the in鄄
dicator light will be on.
Left and right steering indicator
The turning signal light indicator light is
to confirm whether the outside turning
signal light is in normal condition.
If the green arrow fails to flash when you

send out the turning signal or press
down the hazard warning button, check
the fuse and bulb and replace if neces鄄
sary.
Parking brake and braking liquid level
alarm light
After the ignition switch is connected
and before the engine is started, the
brake system alarm light will turn on.
This indicates the indicator light is in
normal condition. After the engine is
started, this light will light on together
with the ABS indicator light, which indi鄄
cates the system is under self -check
and the indicator light bulb in normal
condition. The light should distinguish
after around 2s.
When the parking brake is connected,
the brake system alarm light will also

light on. The indicator light will be out af鄄
ter the parking brake is loosened.
Please loosen the parking brake before
driving the car.

-30

If the brake system alarm light is still on
when the parking brake is completely
loosened, it indicates the braking liquid
level inside the storage tank is too low.
To deal with it, you should perform the
following procedures:
1. Carefully drive your car away from
the pavement and stop it.
2. Check the braking liquid level.
3. Add the recommended braking liquid
up to appropriate position. Refer to
Chapter 7 野Maintenance冶 for details.

Brake shoe abrasion indicator
This light will turn on if the brake shoe is
seriously worn out and unable to ensure
the stability of brake.
Safety belt indicator
When the ignition switch is turned on,
the alarm LED will not work if the safety
belt is connected.
When the ignition switch is placed at
ON position, if the driver forgets to tie
the safety belt, the safety belt warning
light will flash in an interval of 0.3 依
0.1sec and the door bell sound in an in鄄
terval of 0.45依0.1sec, taking 6依1sec as
a whole cycle. Whenever the car speed
rises from less than 20km to 20km, the
instrument also needs to output the
control signal and control the door bell
to sound for one cycle (6依1sec); if the

safety belt is well tied within one cycle,
the chirping will stop.
When the ignition switch is placed at ON
position, if the driver well ties the safety
belt, the safety belt alarm light will flash for
one cycle (0.3依0.1sec) without giving off
any hint sounds; when the safety belt is
untied, the alarm light flashes and gives
off hinting sound. It will stop when the
safety belt is properly tied once again.
Connect the safety belt when the igni鄄
tion switch is turned on. During driving if
the belt is disconnected, the alarm LED
will light on.

-31

MO TORS

Safety airbag ready indicator light
There is one airbag indicator light on the
console showing the symbol of airbag.
The system will check whether there is
fault on airbag system. Through this
light, you will know whether there is
electric fault in airbag system. The sys鄄
tem will check airbag sensor, airbag
module, circuit and diagnosis module.
When the car is started, this light will be
on for around 7s and then distinguish,
which indicates that the airbag system
is fully prepared.
If the airbag ready indicator light keeps
on when the car is started or lights on
when driving, it indicates there is abnor鄄
mality in airbag system and the car
needs repairing right now.

ABS alarm
Your car is equipped with anti -lock
braking system (ABS), and when the ig鄄
nition switch is turned on connecting po鄄
sition, this alarm light will keep lighting
on for several seconds. This is very nor鄄
mal.
If this alarm light keeps on, do not drive
the car. If the alarm light lights on sud鄄
denly, please stop the car and shut off
the ignition switch as soon as possible,
and then restart the engine and reset
the system. If the alarm light still keeps
on or lights on during driving, the car
needs to be repaired. If the routine
brake system alarm light (i.e. parking
brake and braking liquid level alarm/
EBD alarm light) fails to light on, the car
can still be stopped, but cannot perform

anti -lock brake. If the routine brake
system alarm light also lights on, not on鄄
ly the anti-lock brake is out of work, but
also the routine brake system has prob鄄
lems.
Door ajar alarm light
When the ignition switch is connected,
this indicator light will keep lighting on
until all doors are closed and completely
locked.

-32

Engine anti-theft indicator light
There is electronic chip installed inside
the ignition key of the automobile. Inside
each chip installs a fixed ID (equals i鄄
dentification number). And only then the
ID on key chip is consistent with the ID
at the engine's side can the car be
started. On the contrary, if inconsistent,
the car will automatically cut off the cir鄄
cuit at once and disable the engine to
be started.
淫 Once the ignition switch is turned to
野ON冶 position, the alarm light will light
on for 2s.
淫 When at sleep mode, the alarm light
will flash according to the following fre鄄
quency: light up for 50ms for every 2s.
淫 If the password is verified incorrect,
the alarm light will flash at the following

frequency: once every 1s.
淫 If the password is verified correct,
the alarm light will switch off.
淫 If at working diagnosis mode, the
alarm light will switch off.
The constant flashing of anti-theft start鄄
ing indicator light may be caused by
fault of anti-theft starting system or sig鄄
nal interference; you only need to turn
the ignition switch to ON first and start
the engine after the anti -theft starting
light distinguishes several seconds later
according to normal operation. Repeat
the start-up procedure for several times
and the anti-theft starting system will re鄄
set to normal condition. If you still can鄄
not eliminate the fault, please check
your car at special maintenance shop of
Jianghuai Automobile.

Boot indicator
This indicator light will be on when the
boot is opened.
EOBD
EOBD will light up the fault indicator
light and record a diagnosis fault code
when the exhaust of Hydrogen Com鄄
pound (HC), Carbon Oxide (CO) and
Nitrogen Oxide

(NOx) exceeds the

EOBD exhaust limit specified by the ex鄄
haust rule. If the EOBD light of your car
suddenly light up when driving, lease
stop the car and shut off the engine at
once, and then restart the engine. If the
indicator light is still on, please check
and repair your car to the special ser鄄
vice shop of Jianghuai Automobile.

-33

MO TORS
