Изузу Трупер. Электросхема 9



Изузу Трупер. Электросхема 9

12.10. Электросхема 9

ОБЩИЕ СВЕДЕНИЯ

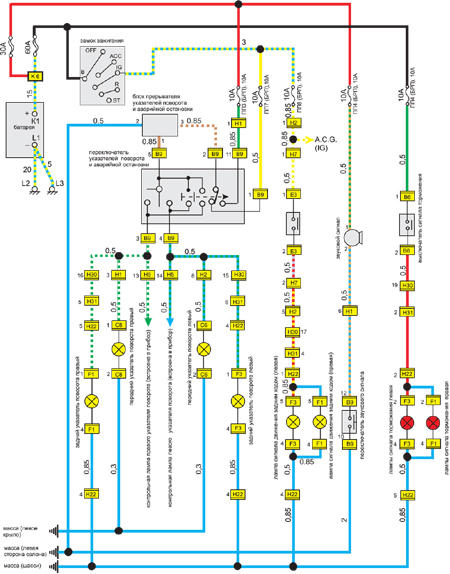

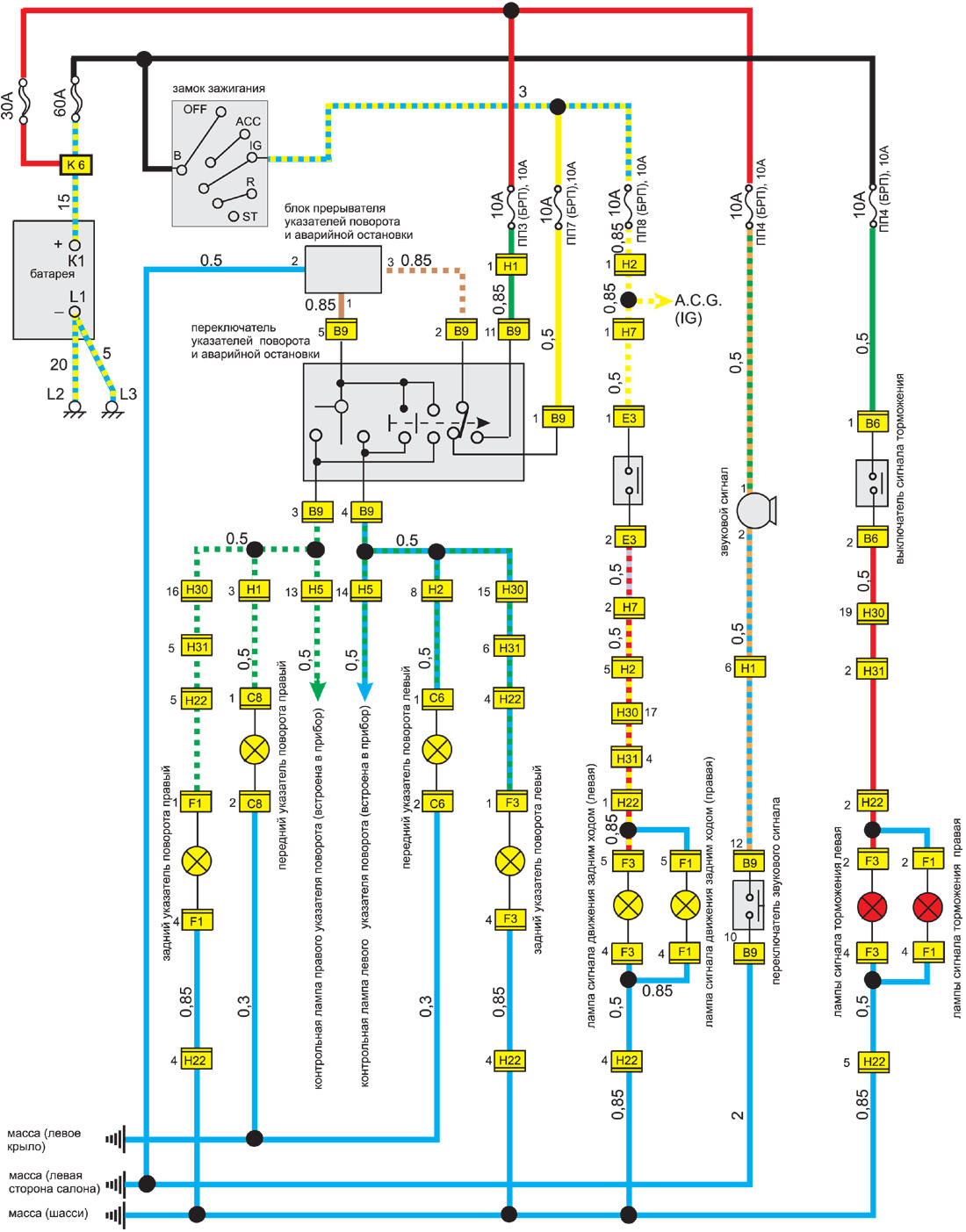

Цепи аварийного освещения, указателей поворота, сигнала движения задним ходом, звукового сигнала и сигнала торможения а/м Amigo/ MU/ Jazz позднего выпуска с двигателем 4ZD1

12.9 Электросхема 9 Исузу Трупер 1989-1995
