Изузу Трупер. Приемник

10.2. Приемник

ОБЩИЕ СВЕДЕНИЯ

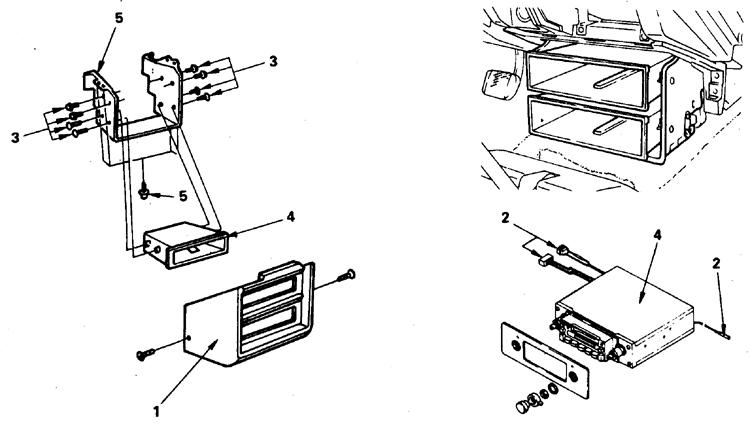

Детали монтажа приемника на автомобилях Amigo/ MU/ Jazz

1 – передняя панель
2 – разъемы питания и антенны
3 – винты крепления

4 – приемник
5 – кронштейн и болт

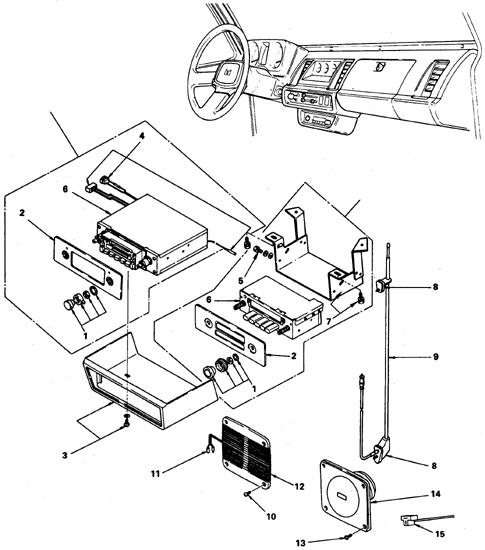

Детали монтажа приемника на автомобилях Trooper/ Bighorn

1 – ручка, гайка и шайба
2 – панель
3 – винты крепления корпуса приемника
4 – разъем с проводами
5 – винты крепления приемника к кронштейну
6 – приемник
7 – кронштейн и болт

8 – винты крепления антенны
9 – антенна в сборе
10 – винты переднего динамика
11 – разъемы
12 – передний динамик
13 – винты заднего динамика
14 – задний динамик
15 – разъемы

АВТОМОБИЛИ AMIGO/ MU/ JAZZ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите переднюю панель и отсоедините разъемы питания и антенны.

3. Отверните винты и достаньте приемник в сборе с кронштейном.

4. Отверните болт и снимите кронштейн.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на приемник кронштейн, заверните болт.

2. Установите приемник в сборе с кронштейном, заверните винты.

3. Присоедините разъемы питания и антенны, установите переднюю панель.

4. Соедините батарею с массой.

АВТОМОБИЛИ TROOPER/ BIGHORN

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите ручки подстройки, отверните гайки и снимите шайбы.

3. Снимите кожух, панель, отверните винты и снимите приемник.

4. Отсоедините все разъемы.

5. Снимите кронштейн с шасси приемника.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите кронштейн на шасси приемника.

2. Присоедините разъемы.

3. Установите на приемник кожух, панель, заверните винты.

4. Установите ручки подстройки, одев шайбы и завернув гайки.

5. Соедините батарею с массой.
